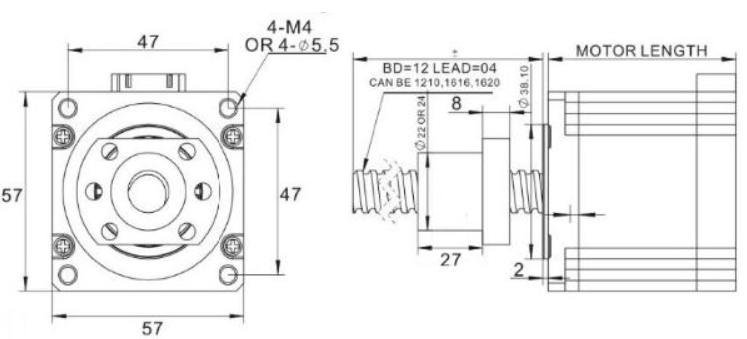

上圖為客戶定做的57滾珠絲桿直線步進57B41AB1210D-230，絲桿直徑12MM，導程10MM，電機機身長度41MM，電機扭矩1NM，推力可達500N，電流3A，止口38MM，孔距47MM，有效行程230MM， 常規尺寸圖如下：

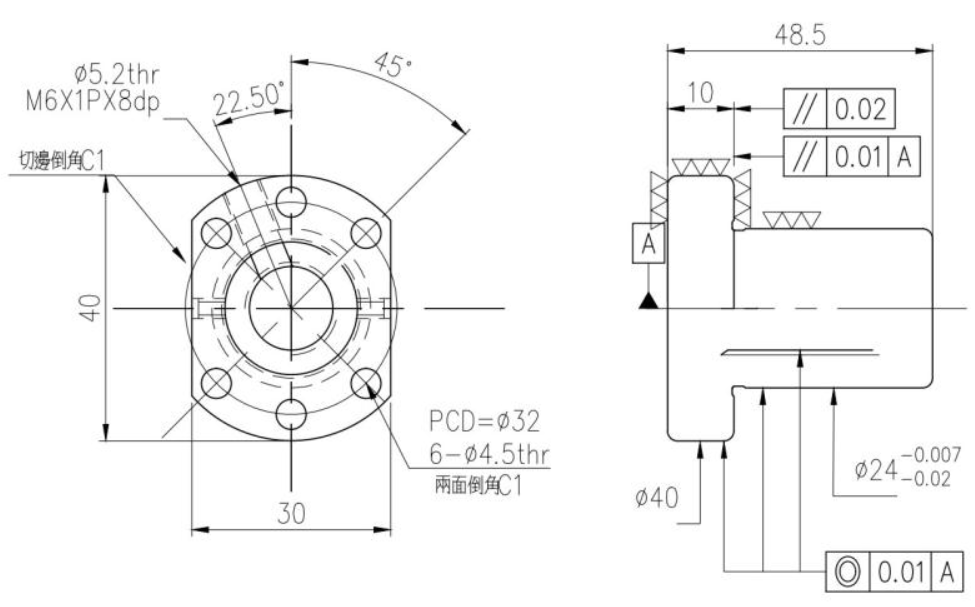

1210螺母規格如下圖

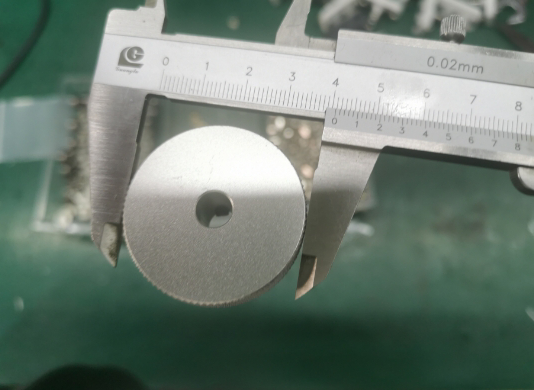

手輪如下：

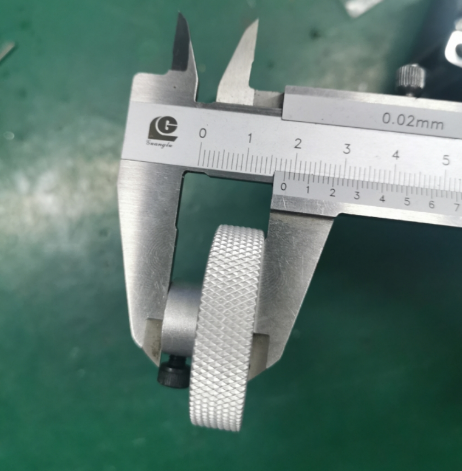

手輪直徑是
方案設計圖紙如下
實物應用圖如下：
直線步進電機結構簡單、反應速度快、靈敏度高、隨動性好、密封性好、不怕污染、適應性強，和控制系統相配合，可做到0.1mm的位移精度和自鎖能力。直線電機的絲杠部分可根據客戶要求的 軸徑、軸長、導程、絲杠的類型（滾珠、T型絲杠）等定制。此直線電機可搭配數字式驅動器ZD-2HD542，出力更大，穩定性更好
配套驅動器DM542采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，具有較強的競爭力和吸引力。 兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128細分任選脈沖****響應頻率可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。脈沖信號電壓為DC5-24V 適合于各種轉速，尤其是高轉速運轉，噪音低，扭矩大，振動小，適合于雕刻機、切割機、拉線機、噴涂機、繪圖儀、各種數控機床、打標機、推桿機等各種小型自動化設備使用。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
