在自動化工業機械設備上，編程控制器是比較費神的一款產品。目前市面上可編程控制器很多，有的客戶覺得手動編程比較麻煩，更傾向于軟件編程和G代碼編程。

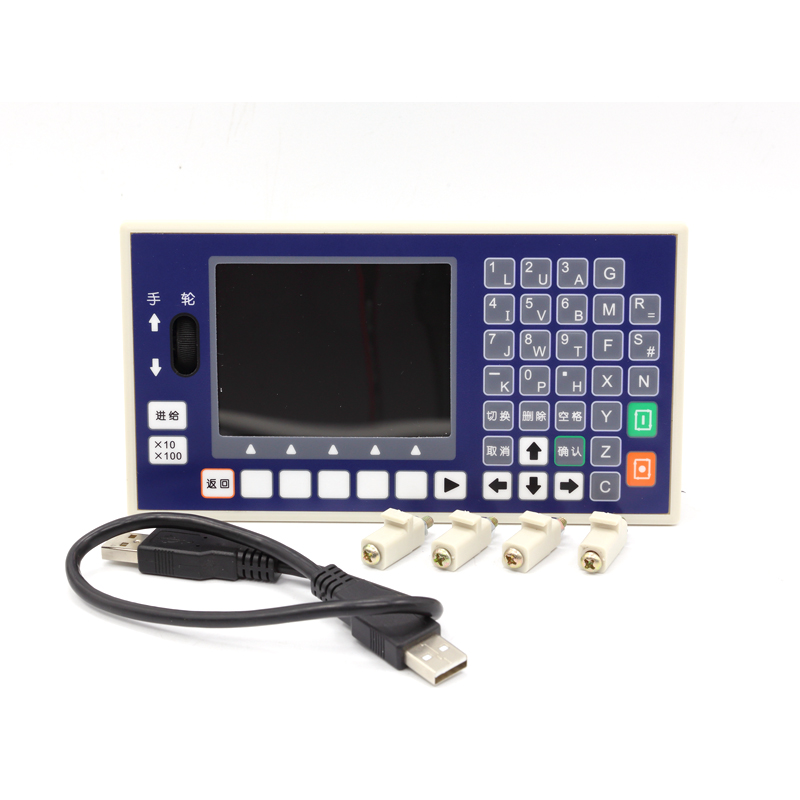

我司在售的一款可編程控制器CM45L，可實現單軸，雙軸，三軸，四軸控制。其功能強大。 1.產品簡介 2016 款 CM45L系列 是在原有 CM45L系列 基礎上升級改造的全新產品。系統更 加穩定可靠，脈沖頻率****可達 400K，4 個進給軸，1 個模擬主軸，2ms 高速插 補，極大的提高了零件的加工速度，精度和表面質量。采用國際上通用的 G 代碼編 程方式，USB接口，支持 U 盤文件操作和圖片的導入。 作為 CM45L系列 的升級產品，在系統的穩定性方面****大大提高，脈沖頻率的 提高，使控制系統****加工速度大大提升。可廣泛作為雕刻機、電焊機、數控機 床、切割機，激光照排、繪圖儀、貼標機、包裝機械等控制系統。 ■ X、Y、Z、C 四軸控制 2ms 插補周期 ■ 單軸直線插補輸出脈沖頻率：400K ■ 圓弧插補輸出脈沖頻率：300K ■ 四軸直線插補輸出脈沖頻率：350K ■ 1 路 0V~10V 模擬電壓輸出，支持主軸控制，可接變頻器或伺服 ■ 支持中文、英文顯示，由參數選擇 ■ 具備 USB 接口，支持 U 盤文件和圖片的導入 ■ 1 路手輪輸入，支持手動 1μm 10μm 100μm 進給 ■ 16 點通用輸入/8 點通用輸出 ■ 具有掉電記憶功能 ■ 專機接口，為客戶特殊功能提供定制服務 ■ 外形安裝尺寸、指令系統與原有 CM45L系列 完全兼容 2.技術規格 ■ 控制軸數 ◆ 控制軸數：1~4 軸（X、Y、Z、C） ◆ 聯動軸數：X、Y、Z、C 軸可做直線插補，X、Y 軸可做圓弧插補 ■ 進給軸功能 ◆ ZUI小數據單位：0.001（單位：s、mm、圈數、度數） ◆ ZUI大數據尺寸：±99999.999 ◆ 單軸快速移動速度：當脈沖當量為 0.001mm，MAX 24m/min ◆ 四軸快速移動速度：當脈沖當量為 0.001mm，MAX 21m/min ◆ 圓弧運動移動速度：當脈沖當量為 0.001mm，MAX 18m/min ◆ 速度倍率：10%~200%可調，短按“↑”“↓”鍵倍率增量為 1%，長按“↑” “↓”倍率增量為 10% ◆ 插補方式：直線插補、圓弧插補 ■ 加減速功能 ◆ 加減速的起始速度、終止速度和加減速時間由參數設定 ■ 主軸功能 ◆ 1 路 0V~10V 模擬電壓輸出，支持主軸控制，可接變頻器或伺服驅動 ◆ 主軸轉速：可由 S 代碼給定，轉速范圍 0r/min~99999r/min ◆ 主軸方向：可由 M 代碼指定 （M51 M52是自定義冷卻液屬于輸出，直接設置控制器的輸出口） ■ 精度補償 ◆ 反向間隙補償 ■ 顯示界面 ◆ 3.5 寸彩色液晶屏，分辨率 320*240 ◆ 中文、英文兩種語言顯示 ■ 操作管理 ◆ 自動：自動執行、單步執行 ◆ 手動：電機正反轉、回程序零、手動輸出、手脈 ◆ 手動：程序新建、編輯、刪除、讀入、修改 ◆ 參數：控制參數、速度參數、恢復廠值、用戶或廠商登錄、修改密碼、版本 ◆ IO：外部啟動、外部暫停、報警、急停、正負限位、輸出、系統自檢等 ◆ U 盤：U 盤圖片或程序的導入 ◆ 回零：X,Y,Z,C 軸機械回零 ■ 程序編輯 ◆ 程序容量：ZUI大程序行 1000 行，ZUI多程序文件數 99 個 ◆ 編輯功能：程序檢查、修改、刪除 ■ U 盤功能 ◆ U 盤文件或圖片導入 ■ 掉電記憶功能 ◆ 斷電再次上電，運行的坐標及工件數保持，不清零 ■ 安全功能 ◆ 報警輸入、急停輸入 ◆ 硬件行程的正負限位
|
