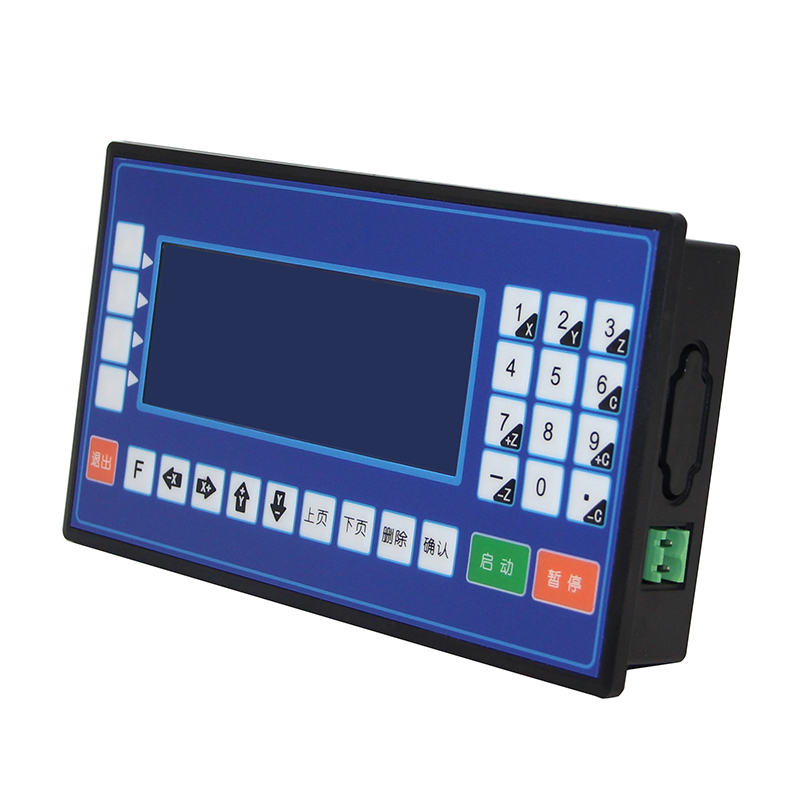

CM35D運動控制器采用高性能32位CPU，驅動裝置采用細分步進電機或者伺服電機， 配備液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高精度，噪音小，操作簡單等特點。

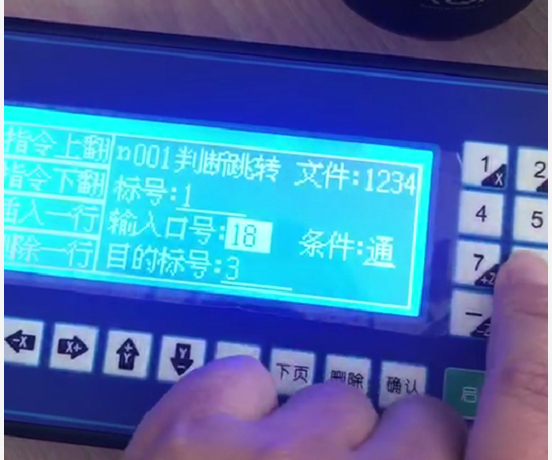

客戶購買此款控制器用在送料機上，感應啟動進料動作。傳感器感應到材料，電機就轉動。 下面是如果進行編程： 1）登錄控制器，出廠密碼123456. 2）進入程序管理---按程序編輯-----進入n001指令，按指令上翻下翻 找到判斷跳轉指令，標號設1，輸入口號對應控制器上接的輸入端口，條件是通（默認是斷，按確認鍵切換） 目的標號3（需要跳轉到標 號相同的指令處，非行號），如下圖：
3）按下頁進入n002 按指令上下翻找到 絕 對跳轉，標號0 目的標號設 1 如下圖：

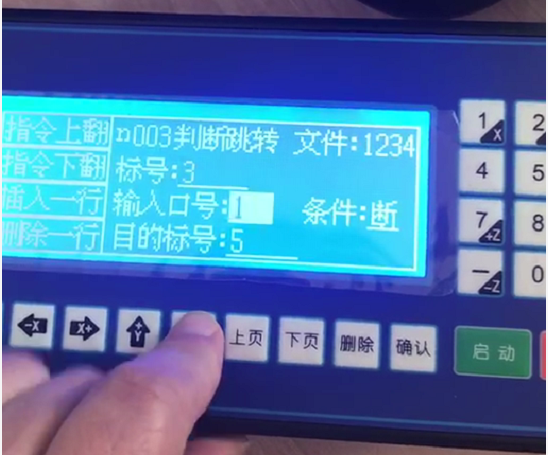

4）按下頁進入n003指令 找到判斷跳轉 標號 3 輸入口號還是控制器的輸入端口 條件是斷 目的標號設 5，如下圖：

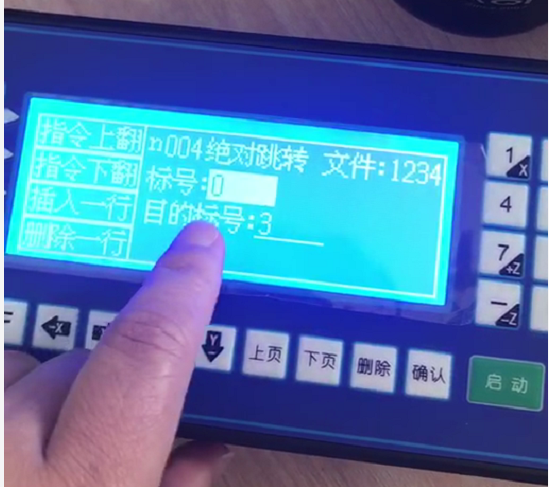

5）按下頁進入n004指令 找到絕 對跳轉 標號 0 目的標號 3 如下圖：

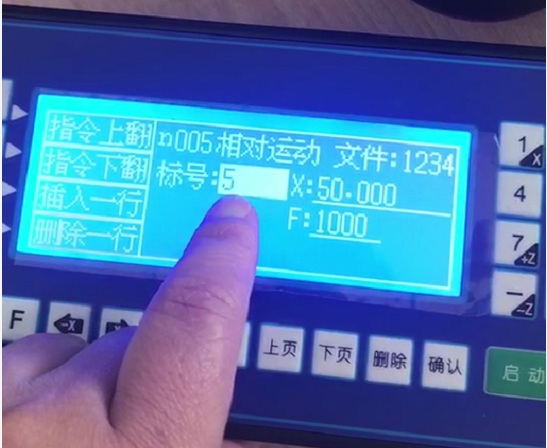

6）按下頁進入n005指令 找到相對運動，標號設為5 X是指移動的距離，F(xiàn)是速度值 如下圖：

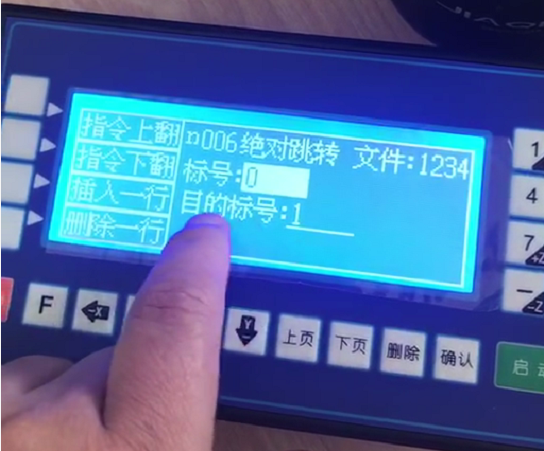

7)按下頁進入n006指令 找到絕 對跳轉 標號0 目的標號 1 如下圖：
8）按下頁進入n007 找到結束指令，標號0
編寫好后，通過按鍵“上頁”或者“下頁”檢查一遍，沒有問題，按一次“退出”按鍵 然后選擇“程序保存”，然后根據提示輸入文件名字（由 1-4 位數字組成） 再按“確定”按鍵就可以了 然后連續“退出”直到主界面，再選擇“自動執行”后，按“啟動”按鍵，就可以執行剛剛編寫的程序了。
