AQMD3630NS驅動器使用****的電機回路電流精確檢測技術、有刷直流電機轉速自檢測技術、再生電流恒電流制動(或稱剎車)技術和強大的PID調節技術，可****地控制電 機啟動、制動(剎車)、換向過程和堵轉保護。電機響應時間短，且反沖力小；輸出電流實時監控防止過流，有效保護電機和驅動器。并可通過撥碼開關或串口配置 電機額定電流，可使電機啟動、制動、堵轉電流均限定在電機額定電流范圍以內，高效而安全。

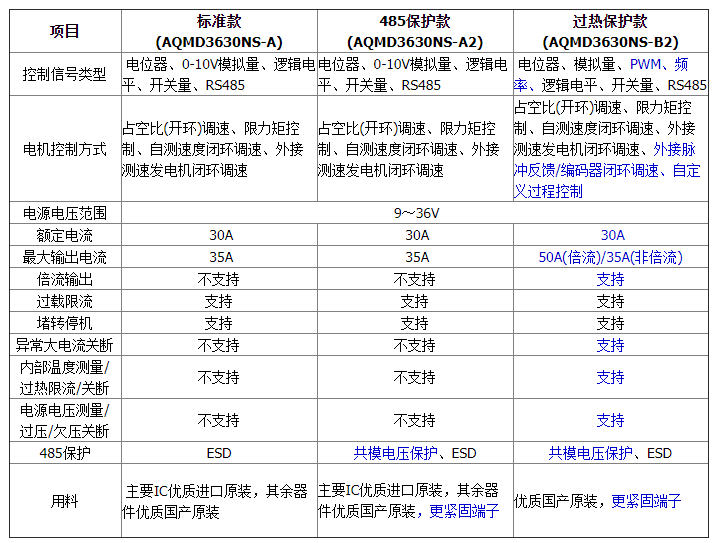

AQMD3630NS系列驅動器參數對比

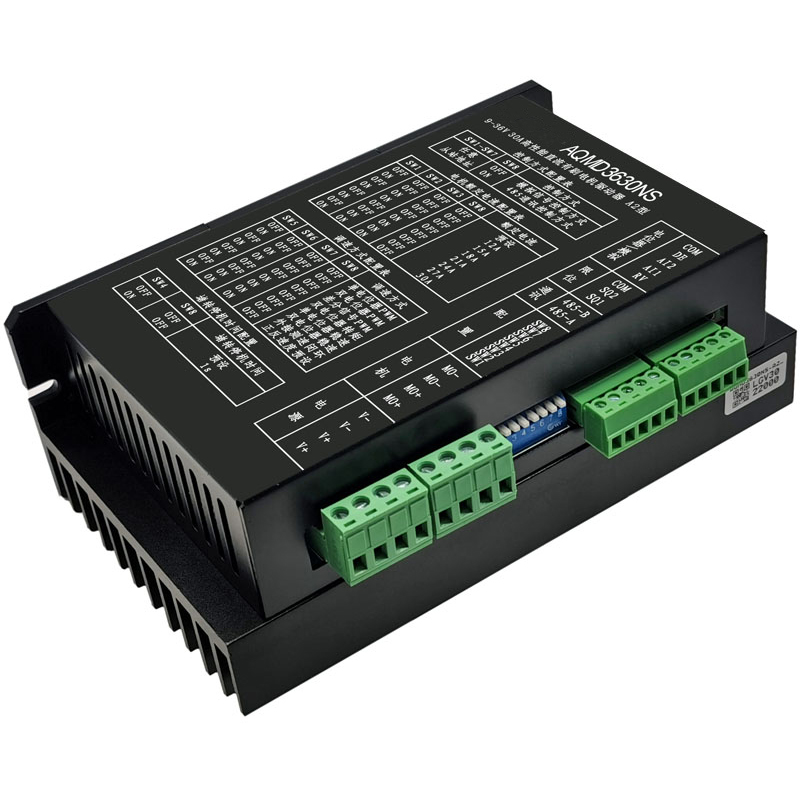

AQMD3630NS-A直流電機驅動器功能特點:

• 支持電機電壓9V~36V，額定負載電流30A(可長時間工作)，30A保險絲

• 支持單/雙電位器、0~5V模擬信號與TTL電平、-5V~+5V差分模擬信號和RS485多種控制方式

• 支持脈寬調速(調壓)、轉矩控制(穩流)、自測速閉環調速(穩速)、外接測速發電機閉環調速(穩速)多種調速方式

• 電機電流PID調節控制，電流控制精度0.15A，****啟動/負載電流、制動(剎車)電流可分別配置；支持電機過載和堵轉限流，防止過流損壞電機；支持恒電流制動(剎車)，電機剎車時間短、沖擊力小；方向切換過程電流自動控制，迅速而無沖擊振動

• 自帶大功率剎車電阻可提供6A持續剎車電流，可大電流頻繁剎車或換向

• 支持電機正反轉雙向調速，可使用兩個電位器分別調節電機正反轉速度轉速；可通過串口預設正/反轉速度并存儲，通過開關或按鈕控制啟停和方向

• 支持電機正反轉限位，可外接兩個行程開關分對正反轉限位

• 支持電機換向頻率(轉速)自測量及穩速，支持電機堵轉檢測/堵轉限位停轉

• 支持RS485多機通訊，支持MODBUS-RTU通訊協議，方便多種控制器(如單片機、PC機或PLC)通訊控制，支持通訊中斷停機保護

• 18kHz的PWM頻率，此頻率已接近人耳聽覺上限，調速時電機無囂叫聲

• 極小的PWM死區，僅0.2us，PWM有效范圍:0.1%～99.9%

• 全部接口ESD防護，適合復雜的環境

• 使用超厚鋁合金大散熱器機殼，內置散熱風扇，散熱非常好

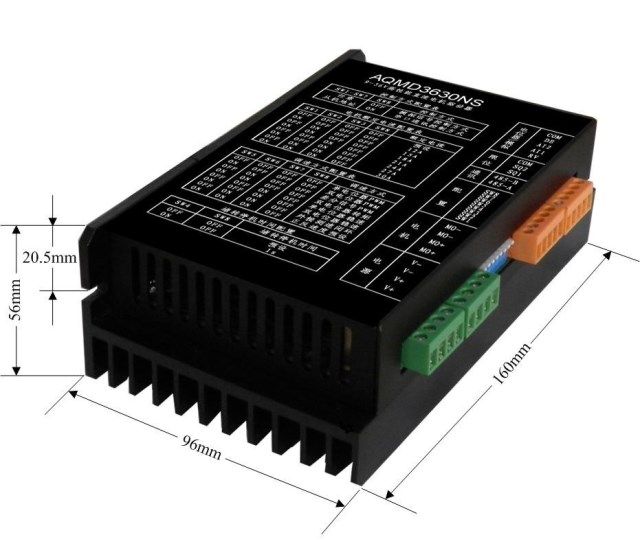

尺寸為16.0cm×9.6cm ×5.6cm。安裝孔孔徑為4mm，安裝孔圓心到側邊的距離為9mm

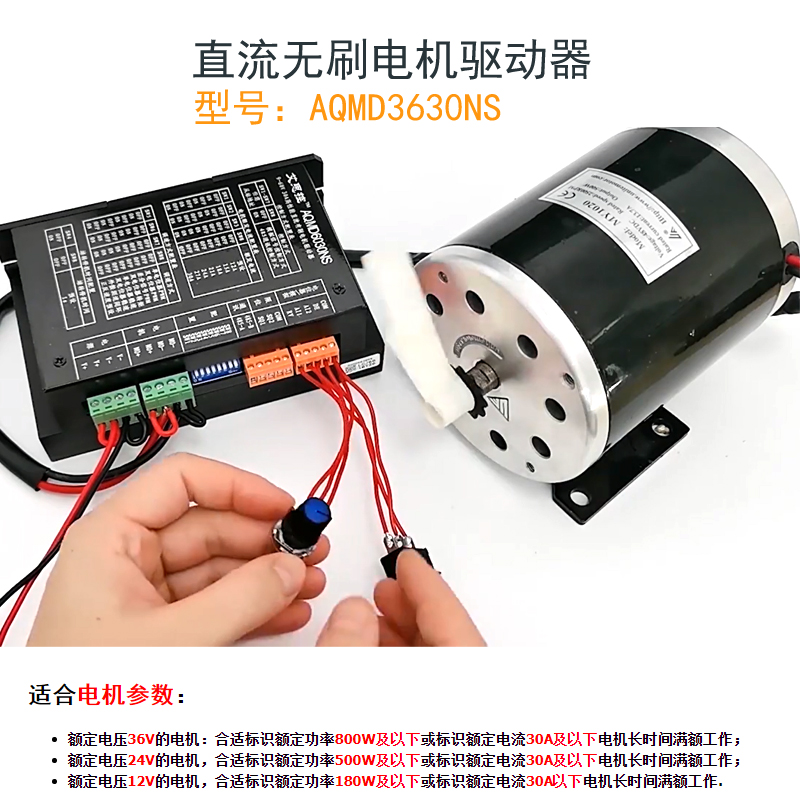

適合電機參數：

• 額定電壓36V的電機：合適標識額定功率800W及以下或標識額定電流30A及以下電機長時間滿額工作；

• 額定電壓24V的電機，合適標識額定功率500W及以下或標識額定電流30A及以下電機長時間滿額工作；

• 額定電壓12V的電機，合適標識額定功率180W及以下或標識額定電流30A以下電機長時間滿額工作.
