5166FR系列頻率/轉速表是采用美國Microchip公司高性能單片機作為中央處理器，具有可靠性高、抗干擾能力強、測量范圍寬、測量精度高等特點。本系統在頻率測量方面突破傳統的周期測量和脈沖計數測量方法，整合這兩種測量方法的優點，采用先進的全同步周期測量法，使儀表在測量范圍和測量精度方面實現質的飛躍。因此，該系列儀表可廣泛應用于各行各業中需要高精度頻率測量的場合。

產品特點

1．頻率測量精度高，25 攝氏度時可達 0.01‰，分辨率可達 0.001HZ。

2．頻率測量范圍寬，0.15HZ－ 100KHZ。也可定做超低頻測量 0.01HZ-100HZ

3．量程自動切換，從 00.000Hz(R/M) 到 000.00KHz(KR/M)。

4．可按鍵切換工作模式，包括頻率和轉速兩種工作模式 , 工作模式掉 電保存。

5．可按鍵設置分頻值，分頻值可為 1 － 99999 和 0.0001-9.9999 檔，分 頻值掉電保存。6．外形美觀，工藝精良，使用方便。

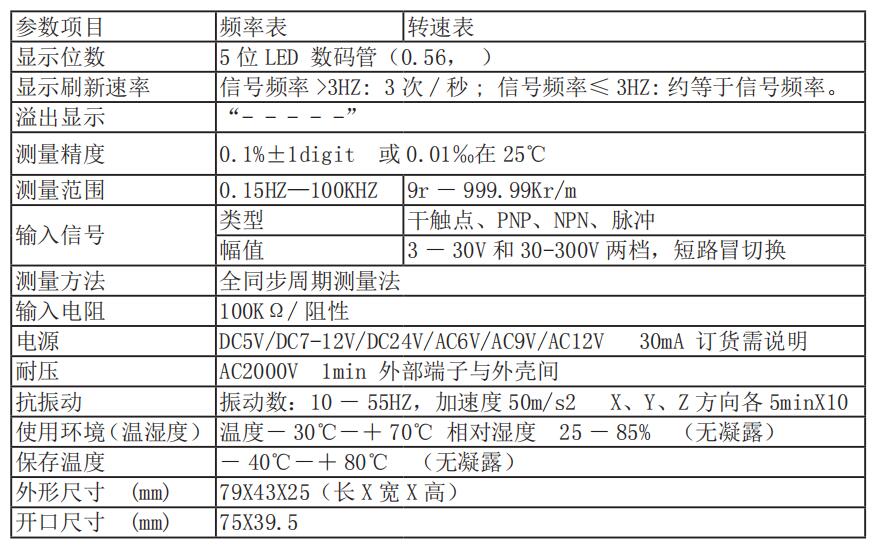

主要性能指標

使用方法

1、轉速頻率顯示切換（當外接高電壓信號時此操作需斷開信號）： 打開后蓋，按下“S2”鍵， “0”為頻率顯示加濾波，“1”為轉速顯 示加濾波，“2”為頻率顯示無濾波，“3”為轉速顯示無濾波，按下“S1” 鍵切換。無退出鍵，等待 10 秒鐘自動返回測量狀態，或斷電重啟返回 測量狀態。

2、分頻值設定（當外接高電壓信號時此操作需斷開信號）： 打開后蓋，按下“S1”鍵，進入分頻值設定界面，進入界面后“S1” 鍵為移位鍵，“S2”鍵為數值加鍵，分頻值必須設定在 1-99999 或者 0.0001-9.9999 數字內，其它值無效，通過“S1”和“S2”設定好所需 分頻值后，等待 10 秒鐘自動返回測量狀態，或斷電重啟返回測量狀態。 分頻概念：即齒輪一轉所取的信號數。例如，齒輪一轉取 20個脈沖信號， 分頻值即設定為 20 即可。

3、高低壓信號輸入切換（當外接高電壓信號時此操作需斷開信號）： 儀表出廠信號輸入均設定為低壓輸入 , 若需要高壓輸入 , 則需打開后 蓋把 “L”處短路帽斷開即可 . 注意 ! 當短路冒未斷開而輸入高壓則 會對儀表造成損壞 , 且此損壞不在保修范圍內 , 請慎重操作 . 如有疑 問請咨詢廠部技術或經銷商。

接線方法

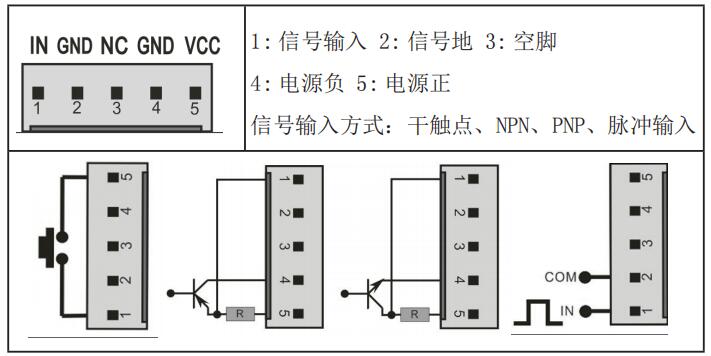

端子接線和信號輸入方式說明：

接線圖

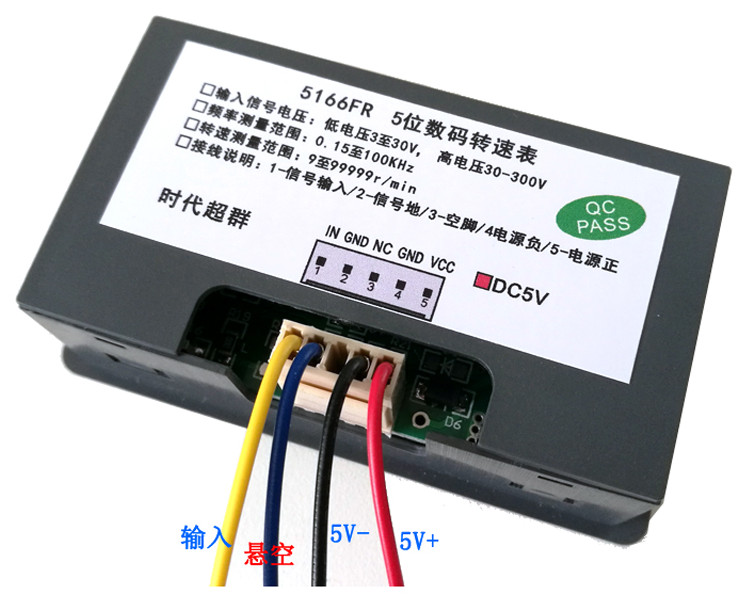

    IN：接驅動器的FG口，如果沒有FG口，接霍爾端HU,HV HW中任意一個

GND：電源負，接驅動器V-

 VCC：電源正，接驅動器的V+

聯系方式：QQ:75365175        電話：13581674324

直流無刷電機轉速表5135FR與5166FR區別（GOC）
