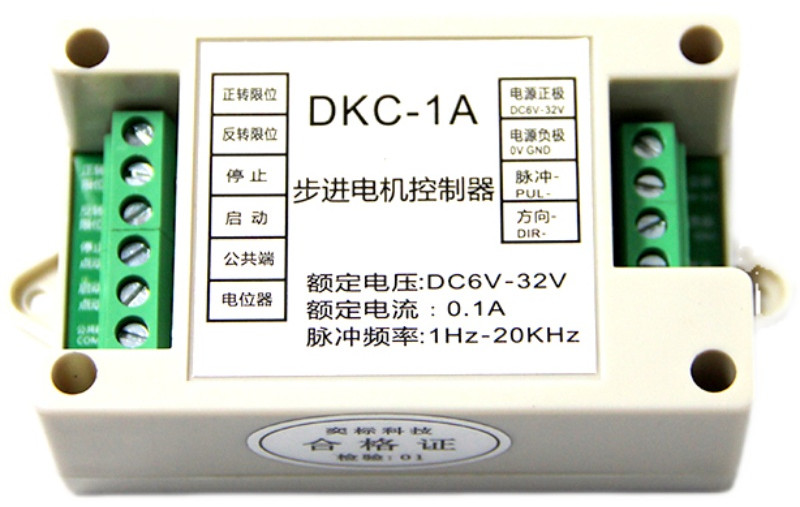

DKC-1A是由我公司自主開發的一款經濟型步進電機控制器。該控制器使用進口原裝高速智能芯片做為平臺，軟件上秉承了原DKC-1的穩定性，可靠 性和強抗干擾性。適用于各種環境惡劣的工廠現場。同時增加了一些功能，使得控制器更加的實用，方便。該控制器適用于傳感器控制的往返運動控制，定長控制，速度控制等。

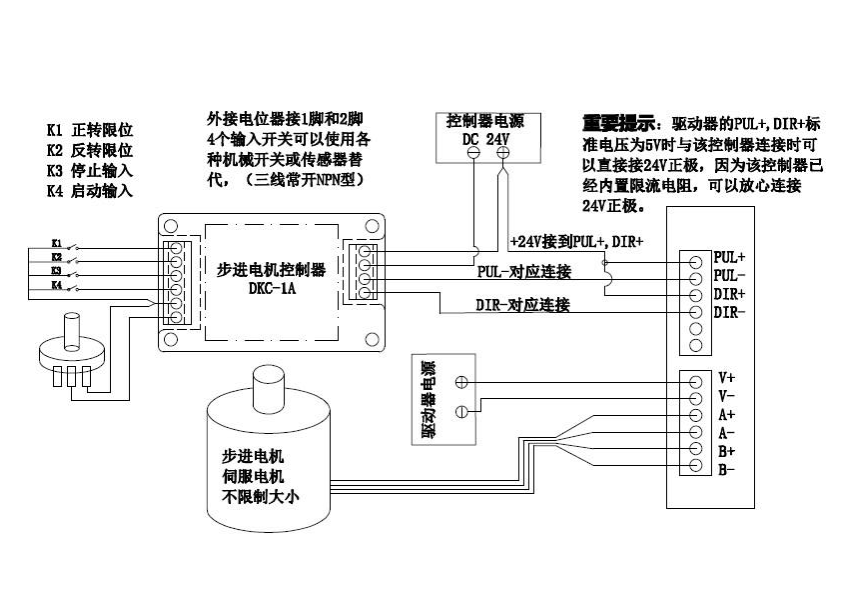

接線及其他說明

1.與驅動器的連線

    該控制器為通用型步進電機，伺服電機控制器。一般的步進電機驅動器，伺服電機驅動器都是可以匹配使用，不受電機大小，都可以控制的。      不同的電機驅動端口標記不同，但是接口功能相同

    EN=ENA=FREE  使能

    PUL=PULS=CLK 脈沖

    DIR=CW=CCW   方向

    本控制器使用的是共陽接法：

    驅動器 PUL+和 DIR+ 接電源正極+24V

    控制器 PUL-接 驅動器脈沖輸入端（PUL-、PULS-、CLK- ）

    控制器 DIR-接 驅動器方向輸入端（DIR-、CW-、CWW-）

    EN+，EN- 這一般是空著不接。

2.限位開關按鈕開關

    機械開關，按鈕開關，限位開關腳踏開關等使用的是兩線常開型的。一個腳接在公共端。另外一個腳接在對應的啟動，停止，正反轉限位等輸入口端。

    光電開關，接近開關，霍爾開關等電子開關需要使用DC24V三線常開 NPN類型。當中兩條線為電源線直接和控制器的電源接一起。另外一根為信號線，直接連接到相應的啟動，停止，正反轉限位等輸入口端。

3.外接電位器

    外接調速電位器要求電阻值為10K功率不要求。或者是可以小于10K但是不能大于10K。外接電位器的連接只需要中間一個腳和旁邊一個腳分別接到公共端和外接調速輸入端即可。

4.其他

    初次使用調試該控制器的時候要求先連接好控制器和驅動器，電機，電源。然后在公共端接上一小段導線。通電后使用導線的另外一端點啟動停止等輸入 口模擬開關的作用這樣調試各個功能正常后再一步一步接上各個開關，外接電位器等配件。
