ZM-3HE2270D三相步進驅動器故障處理方法 1 ALM燈（紅燈常亮-過流） 故障分析：過流 解決方法：如果一上電就紅燈常亮的話，首先將電機動力線和信號取下，只給驅動器一個電源輸入，如果是電機運行中出現，且斷電后正常一段時間，然后又會紅燈常亮，那么此現象已經明顯驅動器過流保護，檢查一下負載是不是超出驅動的輸出能力，檢查一下地線是否連接正確，接觸是否良好，檢查電機動力線是否有松動的現象，注意驅動器的溫度，溫度過高也可能會導致此現象發生，注意散熱。以上問題如果排除完畢后ALM紅燈還是常亮，那么應該是驅動器內部電路有故障，建議返廠維修處理， 2 ALM燈與PU燈和DR燈（交替亮-驅動器過熱） 故障分析：驅動器過熱 解決方法：驅動器溫度超過80度時驅動器停止運轉，故障ALM燈慢閃，首先檢查驅動器的風扇是否轉動，控制柜是否有裝散熱風扇，驅動器的風扇是溫控的，如果驅動器很燙，而風扇沒有轉起來，那么很大可以是風扇已經壞了，建議返廠維修處理。 3 ALM燈與DR燈（交替亮） 故障分析：無電機報警 解決方法：首先檢查電機線是否接觸良好，電機線是否斷開，檢查無誤后，重新上電。 4 ALM燈與DR燈（同亮）和5 故障分析：欠壓
ALM燈（紅燈快閃-過壓） 故障分析：過壓 解決方法：如果一上電就紅燈快閃的話，需要用表AC 750V檔測量驅動器的輸入電壓，正常值應是210-225V左右，如果電壓太低，則會導致驅動器報警的主要原因。盡量遠離干擾源，如大型設備，且輸入電壓是共用一跟電源線都有可能導致交流電壓有很大波動造成驅動器過壓報警，建議如果外網電壓非常不穩定的客戶加裝隔離變壓器。如果驅動器是在運行中出現此報警，那么很大可能是負載太重導致驅動器內部能量無法消耗掉。應減少負載量。
5 ALM燈（紅燈快閃-過壓） 故障分析：過壓

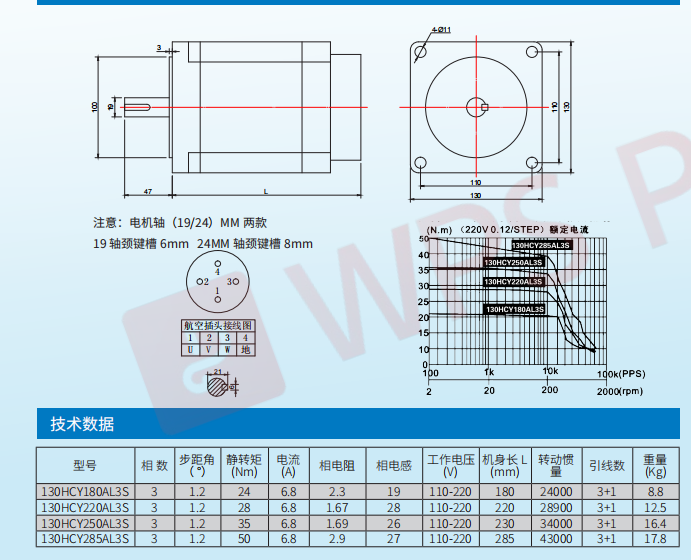

可配時代超群三相步進電機使用
