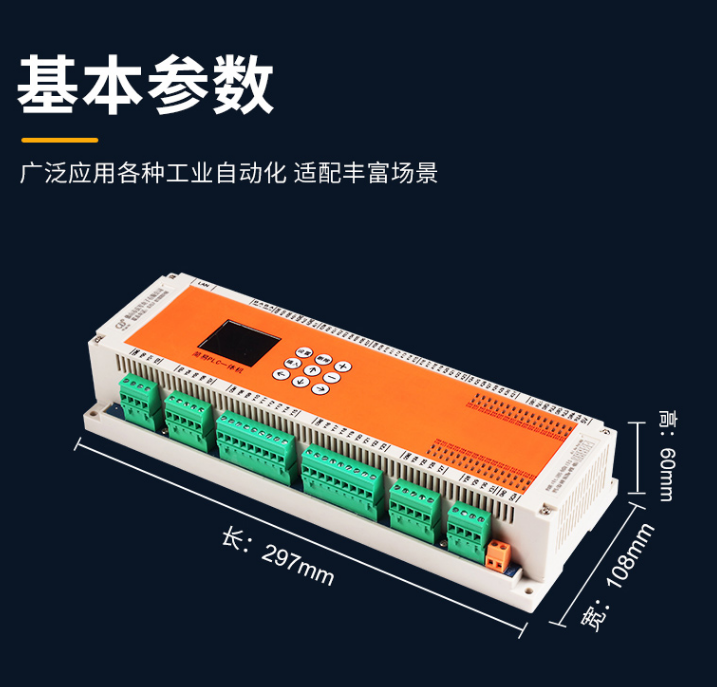

源型、漏型是指直流輸入/輸出型plc而言，針對于PLC的是輸入點/輸出點的公共端子COM口，當公共點接入負電位時，就是源型接線;接入正電位時，就是漏型接線。

　　或者換種說法源型是高電平有效，漏型是低電平有效。

　　源型輸入是指輸入點接入直流正極有效 漏型輸入是指輸入點接入直流負極有效。

　　源型輸出是指輸出的是直流正極 漏型輸出是指輸出的是直流負極。 源型與漏型的選擇決定了使用那種傳感器，他決定了COM端口的電壓為正或是為負。

　　PLC的輸入類型是分漏式和源式的，前者指的是正信號輸入(可直接用PNP)，后者指的是負信號輸入(可直接用NPN)，否則必須用繼電器轉換后輸入。

　　傳感器的型式不一而足，不過一般用得最多的是兩線跟三線的，兩線的跟負載串聯。三線的多為開集極輸出，三根線分別為正負電源和輸出晶體管的集電極。傳感器的NPN和PNP是根據輸出晶體管的型號來的。NPN的負載是接在正電源與集電極之間，而PNP是接在集電極與負電源之間的。要用萬用表來判斷傳感器的型號，需要先給它一個負載，再根據它的輸出電壓來判斷。

　　源型、漏型是指直流輸入/輸出PLC而言，針對的是輸入點/輸出點的COM端，當公共點接入負電位時，就是源型接線;接入正電位時，就是漏型接線。或者換種說法源型是高電平有效，漏型是低電平有效。

　　源型輸入是指輸入點接入直流正極有效

　　漏型輸入是指輸入點接入直流負極有效

　　源型輸出是指輸出的是直流正極

　　漏型輸出是指輸出的是直流負極。

　　源型與漏型的選擇決定了使用那種傳感器，決定了COM端口的電壓為正或是為負。
