指令說明： 1、STL 指令可以使編程者生成流程和工作與順序功能圖非常接近的程序。STL 指令的意義為激活某個步（即狀態），在梯形圖上體現為從主母線上引出的狀態接點。STL 指令有建立子母線的功能，從而使該狀態的所有操作均在子母線上進行。步進返回指令 RET 是指狀態流程結束，用于返回主母線。
2、STL觸點與母線相連，與STL觸點相連的起始觸點應使用LD或LDI指令。即使用STL 指令后，LD點移至STL觸點的右側，一直到出現下一條STL指令或RET指令為止。RET指令表明整個STL程序區的結束，LD點返回原母線。各STL觸點驅動的電路一般放在一起，最后一個STL電路結束時一定要使用RET指令，否則將出現“程序錯誤”信息，PLC不能執行用戶程序。 3、 STL觸點可以直接驅動或通過別的觸點驅動Y、M、S、T等元件的線圈和應用指令。STL觸點右邊不能使用入棧（MPS）指令。 4、 STL指令不能與MC-MCR指令一起使用。 實例：

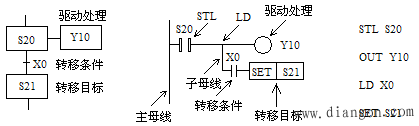

SFC圖和梯形圖
|
