目前，PLC在工業生產和自動化控制中是使用率非常高的集中控制設備，PLC代替了繁重的繼電器柜，交流接觸器柜等，逐漸的在生產和控制中普及使用。
一般情況下，PLC電源輸入端接AC220V，是為了給PLC提供運行電源。PLC輸出電源端口一般為DC24V，是PLC自帶的電源輸出。PLC使用過程中，輸入端和輸出端正確的接線是非常重要，接線正確是PLC工作的前提。下面我們重點來分析一下PLC的輸入端，輸出端常見的接線類型。如按鈕、行程開關、轉換開關、接近開關、撥碼開關等等。舉個簡單的例子更加容易說清楚：

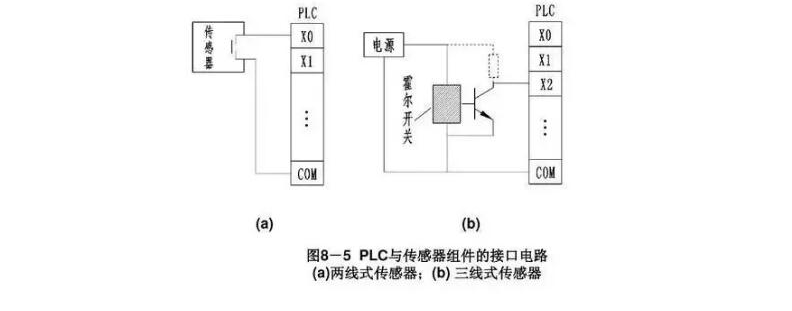

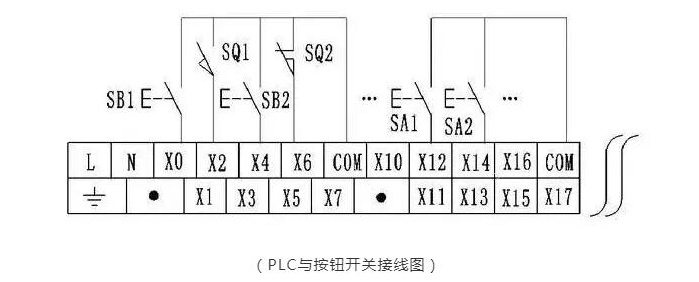

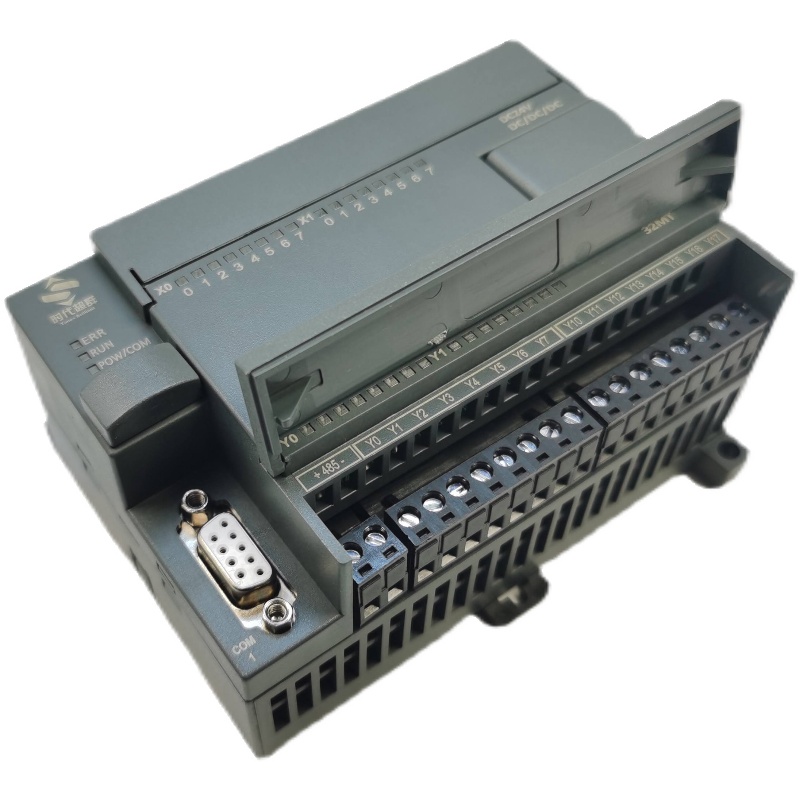

按鈕或者接近開關的接線所示：PLC開關量接線，一頭接入PLC的輸入端（X0，X1，X2等），另一頭并在一起接入PLC公共端口（COM端）。一般為各種類型的傳感器，例如：壓力變送器，液位變送器，遠傳壓力表，熱電偶和熱電阻等等信號。模擬量信號采集設備不同，設備線制（二線制或者三線制）不同，接線方法也會稍有不同。如圖所示：
二、輸出端口接線

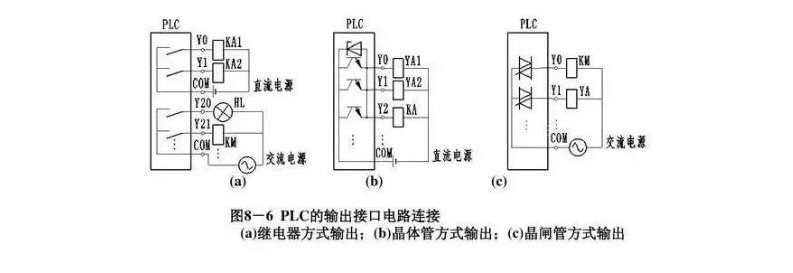

PLC的輸出方式不同，輸出模塊所接的外部負載也各不相同。繼電器輸出可以接交流負載或直流負載；晶體管輸出僅能接直流負載；晶閘管輸出僅能接交流負載。三、PLC接線過程中的三點常識
三、PLC接線過程中的三點常識

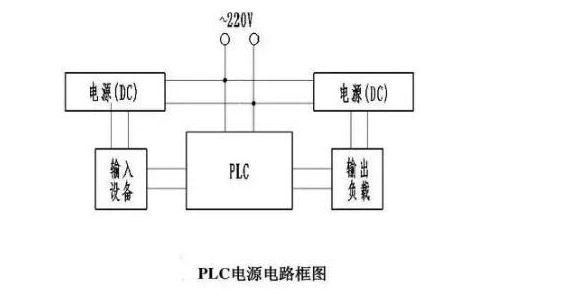

1、PLC電源電路 PLC控制系統的電源除了交流電源外，還包括PLC直流電源。一般而言，PLC交流電源可以由市電直接供應，而輸入設備（開關，傳感器等）的直流電源和輸出設備（繼電器）的直流電源等，****采取獨立的直流電源供電。 大部分的PLC自帶24V直流電源，只有當輸入設備或者輸出設備所需電流不是很大的情況下，才能使用PLC自帶直流電源。
2、PLC輸入口和輸出口的電流定額
PLC自帶的輸入口電源一般為DC24V，輸入口每一個點的電流定額在5mA-7mA之間，這個電流是輸入口短接時產生的****電流，當輸入口有一定的負載時，其流過的電流會相應減少。PLC輸入信號傳遞所需的最小電流一般為2mA，為了保證最小的有效信號輸入電流，輸入端口所接設備的總阻抗一般要小于2K歐。也就是說當輸入端口的傳感器功率較大時候，需要接單獨的外部電源。3、PLC輸出端口一般所能通過的****電流隨PLC機型的不同而不同，大部分在1A~2A之間，當負載的電流大于PLC的端口額定電流的****值時，一般需要增加中間繼電器才能連接外部接觸器或者是其他設備
