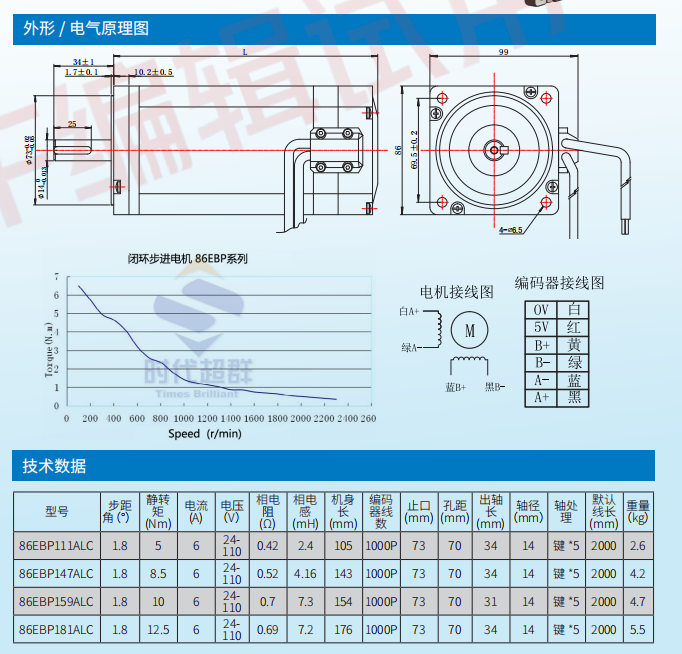

86系列全數字閉環高速恒扭矩伺服步進套裝 編碼器電機86ECP150ALC-TK0靜轉矩12.5Nm，編碼器1000P。編碼器線長和電機線長為2000mm。基本參數如下

配套驅動器ZDM-3HE860AJ采用飛思卡爾全新 32 位電機專用控制芯片；  采用先進的矢量型閉環控制技術，電機運行更平穩、精度更高；  精確的位置及速度控制，滿足苛刻的應用要求；  根據負載情況采用變流控制技術，降低電機發熱；  具有高動態響應能力，縮短電機加減速時間；  通過串口外接手編盒調節系統參數，操作方便簡單；  靜態電流和動態電流可以任意設置（0～8.2A 范圍內）；  可適配驅動(57/60)、86 系列混合式閉環步進電機；  光電隔離信號輸入/輸出；  脈沖響應頻率 200KHz；  提供 15 檔通用細分選擇；  提供與各種脈沖源相匹配的電子齒輪（任意細分值）；  具有過流、過熱、過壓和跟蹤誤差超差等保護；

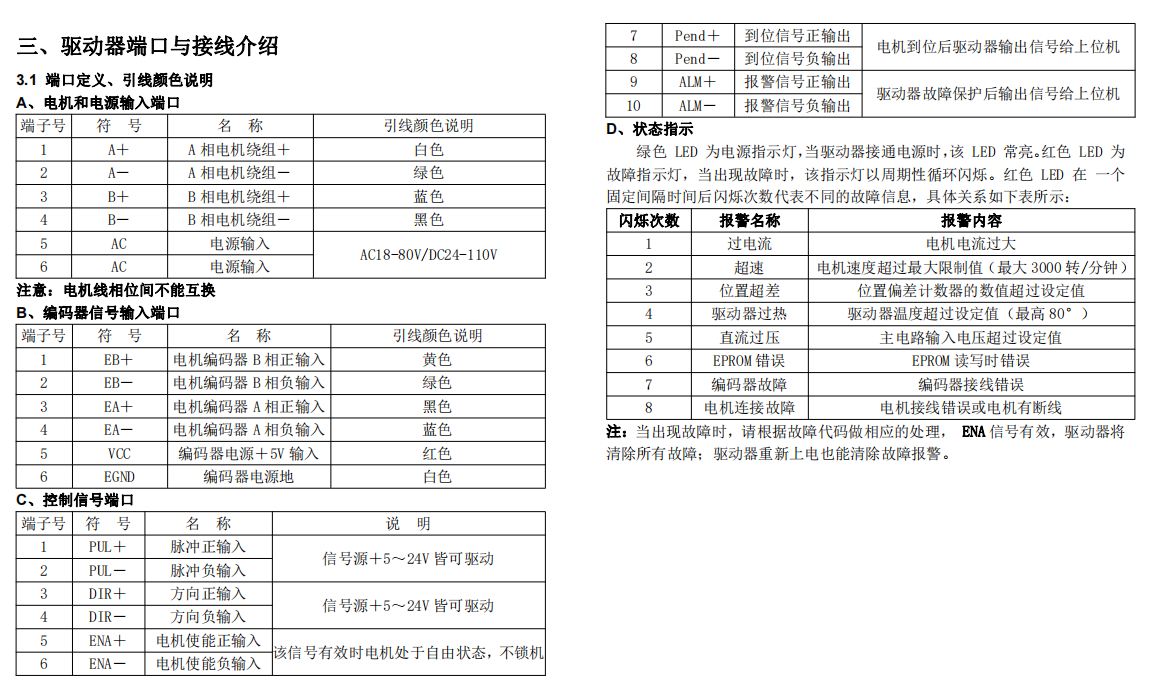

驅動器端口信號說明 報警指示說明如下

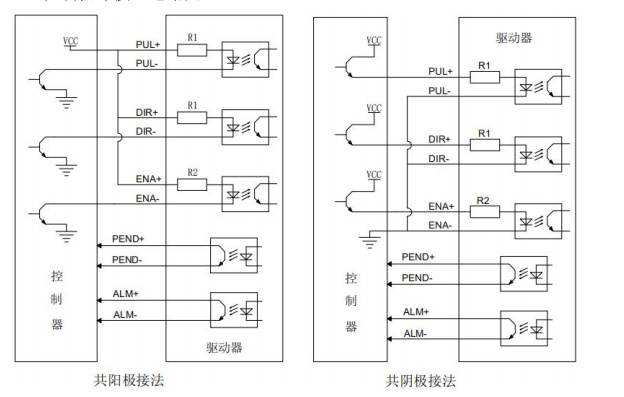

驅動器控制信號接口線路圖如下
