兩相步進電機驅動器DM542-485 通訊款 采用全新 32 位電機控制專用 DSP 芯片，從而使得電機運行更平穩，不易丟步。接收輸入信號脈沖， 方向和使能輸入。當使用內部位置時，脈沖和方向接口可用于傳感器信號輸入，接受 485 控制運行。將電機的發熱程度和振動幅度降至****，從而更好地提高了機械運轉的加工速度 和精度。工作電壓為 DC20-50V，適配電流 4.0A（峰值 5.6A）以下、外徑 42-60mm 的各種型 號的二相步進電機。 1.2 技術特點  全新的 32 位電機控制專用 DSP 芯片；  可驅動 60 系列及以下系列的步進電機；  脈沖****響應頻率可達 200Kpps；  光電隔離信號輸入；  高轉速，高轉矩，高節能；  具有過流，過壓等保護。

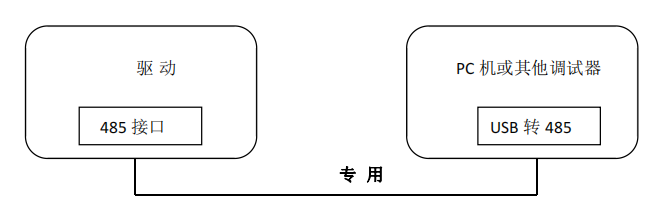

   調試時與電腦連接接線示意圖：

1、驅動器與PC 機、文本顯示器或STU 伺服調試器連接的電纜必須為專用電纜（視用 戶情況隨機附送）使用前請確認，以免發生損壞。 2、驅動器與 PC 機連接時必須保證供給驅動器的電源為隔離電源，若不能確定，請用 隔離變壓器將 PC 隔離起來，以免損壞 PC 機。 ！注意 1、輸入電壓不能超過 DC50V； 2、驅動器溫度超過 80 度時驅動器停止工作，故障指示燈 ALM 亮。出現過熱保護請加 裝散熱器； 3、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其他短路故障，排除后需 要重新上電恢復；
