HPBL3000無刷驅動器可提供操作面板速度設定（6位數顯），外部模擬電壓調速、外部電位器調速，脈寬調速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔離）、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。 輸入電源 110/220VAC 50/60Hz，連續輸出電流15A，適合3000W以下的無刷電機，****輸出電流 30A,可通過面板設置保護電流點。6位LED 顯示 4 位按鍵操作，過電流、過熱過速度過電壓欠壓控制電源異常等保護措施。

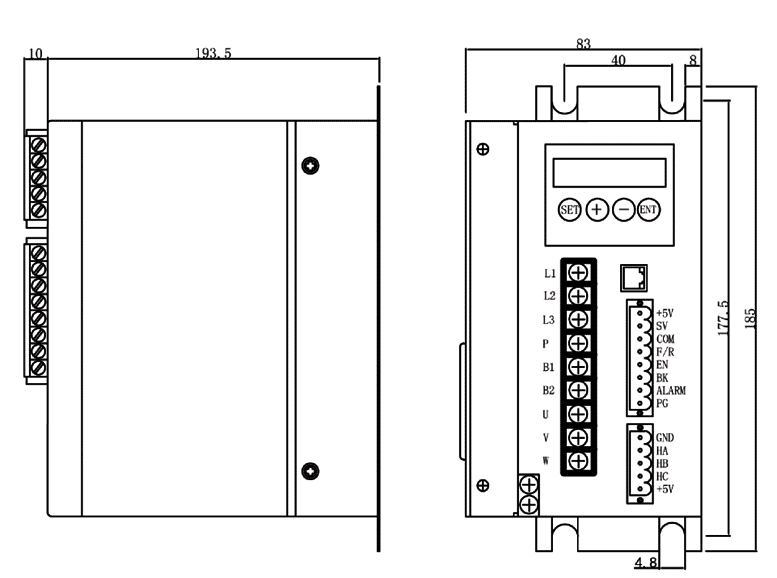

驅動器安裝尺寸

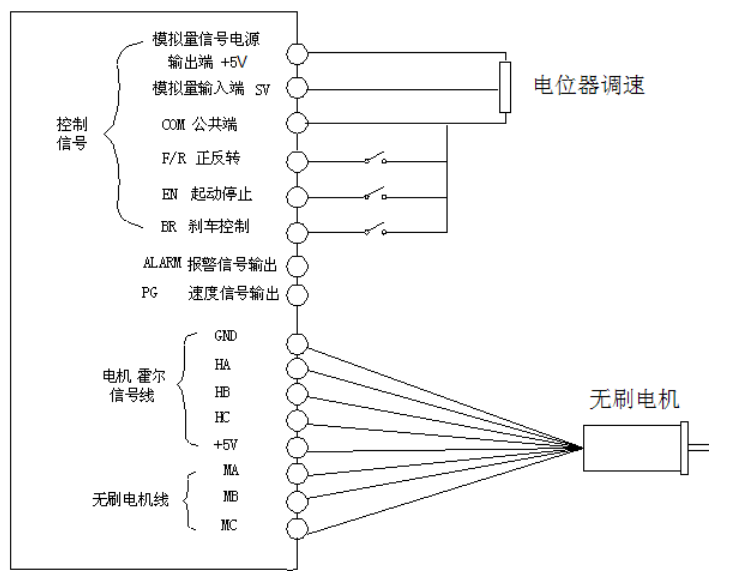

電機及驅動器接線參考圖

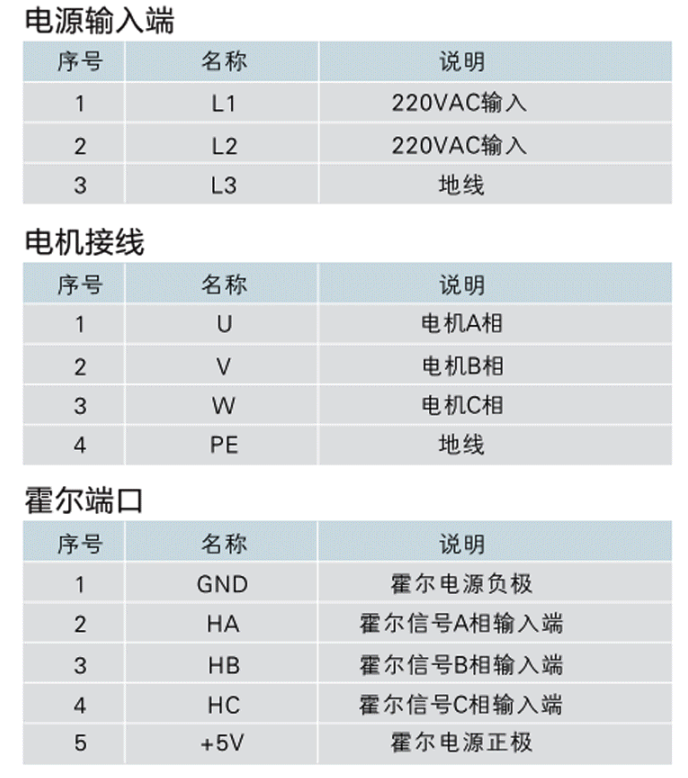

驅動器電源端口

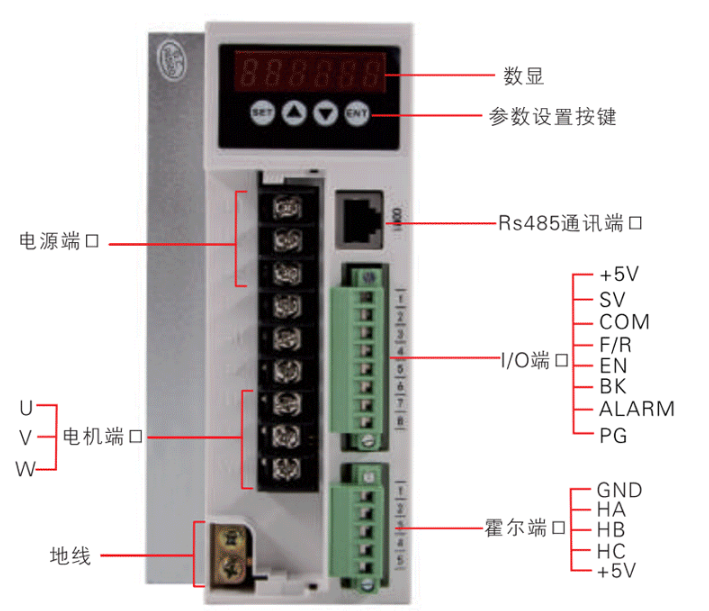

驅動器控制信號端口（5V）
電機運行/停止控制(EN)（即啟停控制端口） 通過控制端子EN相對于COM的通斷可以控制電機的運行和停止。當與端子接通時電機運行反之電機停止。使用運行/停止端控制電機停止時，電機根據面板設置的啟動時間啟動、停車，其運動規律受負載慣性影響。 電機正/反轉控制(F/R)（即方向控制端口） 通過控制端子F/R與端子COM的通斷可以控制電機的運轉方向。當F/R與端子COM不接通時，電機順時針運行（面對電機軸），反之則電機逆時針方向運轉：當電機處于運轉狀態進行 正/反轉選擇切換時，電機會自動先停車然后再以反方向啟動運轉。 制動停機(BR)（即制動控制端口） 通過控制端子BR與端子COM的通斷可以控制電機的制動停機。當控制端子BK與端子COM斷開時，電機運行，接通時電機制動停止，具體剎車時間可以在系統參數里設置。 電機轉速信號輸出(PG)（即脈沖信號輸出控制端口） 速度脈沖輸出，該端口為OC輸出（30V/10mA max）。PG端應與電源之間接3KΩ~10KΩ上拉電阻。該端將輸出頻率F（HZ）與電機轉速N(RPM)的關系如下：F=N * P / 60，其中P為電機極對數，即電機每轉輸出的脈沖為電機的極對數。 報警輸出（即報警信號輸出控制端口） 驅動器報警輸出，該端口為OC輸出（30V/10mA max）。報警輸出端與電源之間接3KΩ~10KΩ上拉電阻。報警時該端與GND導通（低電平），同時驅動器自行停止工作處于報警狀態。 調速方式 HPBL3000驅動器可以提供三種調速方式： 模擬電壓調速（即電位器調速）： 模擬電壓調速可將外部電位器的兩個固定端分別接于驅動器的控制信號端口的+5V和COM端，將調節端接于SV端即可使用外接電位器（10K~100K）調速，也可以通過其它的控制單元（如PLC.單片機等）輸入模擬電壓到SV端實現調速（相對于COM），SV端口的接受范圍為DC 0V~+5V，對應電機轉速為0~額定轉速。 外部數字信號調速（即PWM信號調速）： 可使用外部數字信號調速：在SV與GND之間可以施加幅值為5V，頻率為1KHz~2KHz的脈寬數字信號（PWM）進行調速，電機轉速受其占空比線性調節。 面板調速（即內部調速）： 在面板控制模式下，當電機沒有運轉時，通過設定系統參數設定電機運轉的目標轉速。在電機運轉過程中，可以長按面板上的“+”鍵和“-”鍵調整轉速值，設定轉速后按下“ENTER”鍵，運轉轉速會跟蹤到設定轉速。 工作模式： HPBL3000驅動器的工作模式有三種： 其一是面板手動工作模式，可直接通過面板設置； 其二是外部端口工作模式：電機按照設定方式工作，數碼管顯示電機運轉轉速。在面板工作模式下，按R/S鍵啟動、停止電機，長按住+、-鍵增加、降低電機轉速,按←∣ENTER鍵確定電機轉速。電機按設定轉速運行。 第三種是485通訊模式，通過485通訊及軟件實現電機啟停，調速及方向切換等操作。
|
