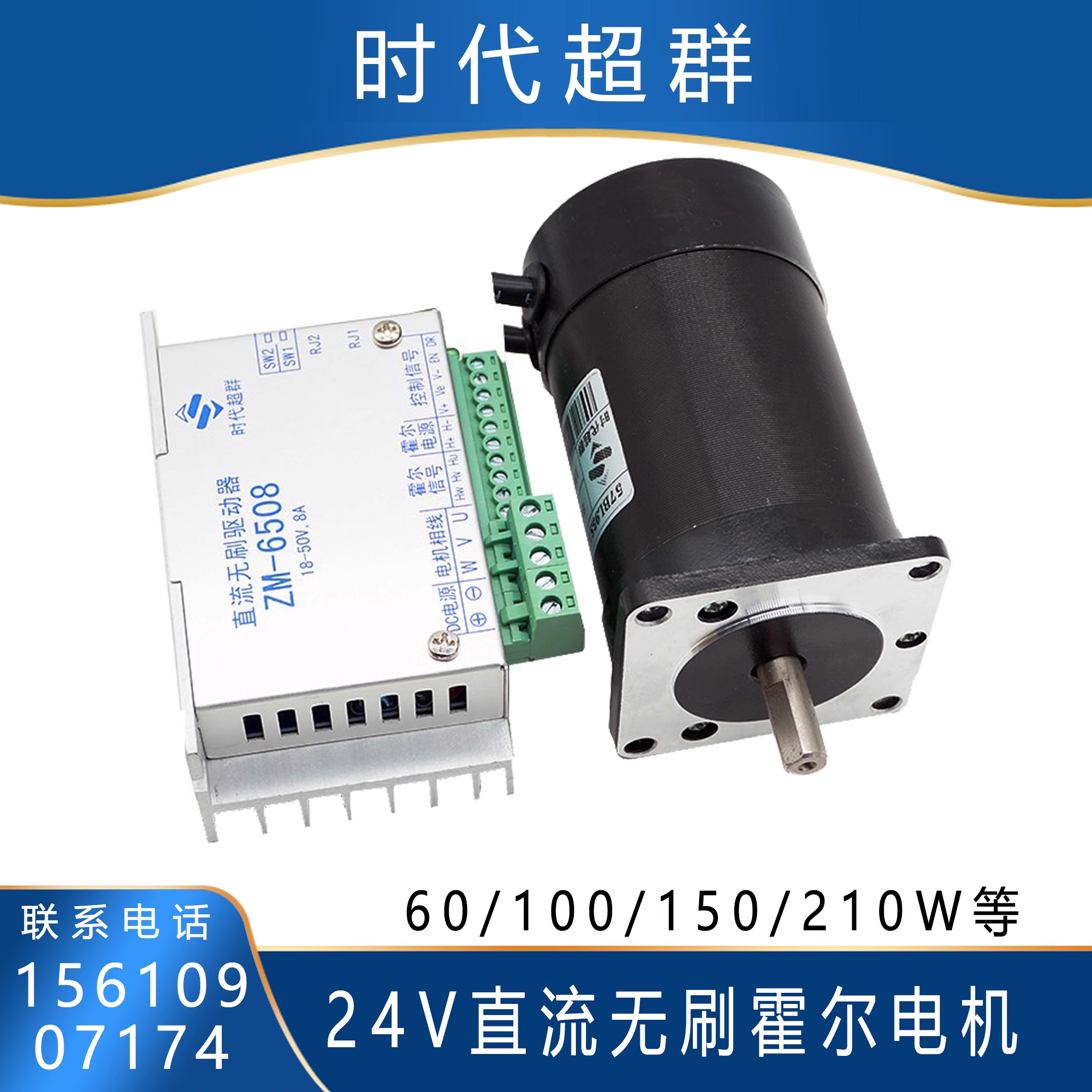

霍爾傳感器在無刷直流電機中的應用無刷直流電機的工作原理本質上與有刷電機類似，有刷直流電機采用機械的電刷和換向器對繞組中的電流進行換向。而無刷電機采用電子方式對繞組電流換向。
直流電機中轉矩是通過永磁體磁場和繞組中的電流相互作用產生的，在有刷電機中，換向器通過切換電樞繞組實現電樞電流的換向與合適的磁場。而無刷直流電機中，霍爾位置傳感器探測轉子旋轉磁場的位置，通過邏輯與驅動電路，給相應的繞組激勵。總的說來，繞組根據電機永磁體的磁場作出反應，從而產生需要的轉矩。
旋轉的永磁體轉過雙極型數字霍爾傳感器時，會使雙極型數字霍爾傳感器狀態發生改變。如上圖中8極磁體無刷直流電機中，每兩個南極之間相隔90度，霍爾傳感器相隔120度放置，此時霍爾傳感器之間電角度相隔30度。南極靠近時，雙極型數字霍爾傳感器轉換工作狀態，當第一個數字霍爾傳感器在0度電角度轉為工作狀態時，第二個數字霍爾傳感器在30度電角度時工作，第三個數字霍爾傳感器在60度電解時工作。 當北極經過雙極數字型霍爾傳感器時，數字霍爾傳感器會轉為釋放狀態，旋轉的8極磁體的每個北極與相鄰的南極之間為45度，因此，數字霍爾傳感器在磁體轉過45度后，會由工作狀態轉為釋放狀態。如圖2為數字霍爾傳感器控制的輸出電平狀態。 上述三個雙極型數字霍爾傳感器的輸出作為轉子位置的編碼器使用，將磁體的位置和極性信息作為信號發送給邏輯電路，用于開斷H形橋式功率管，三相無刷直流電機典型驅動電路。 數字霍爾元件的選型，需根據安裝要求（即轉子磁場方向）與霍爾元件的感應方向，進行合理選擇。
|
