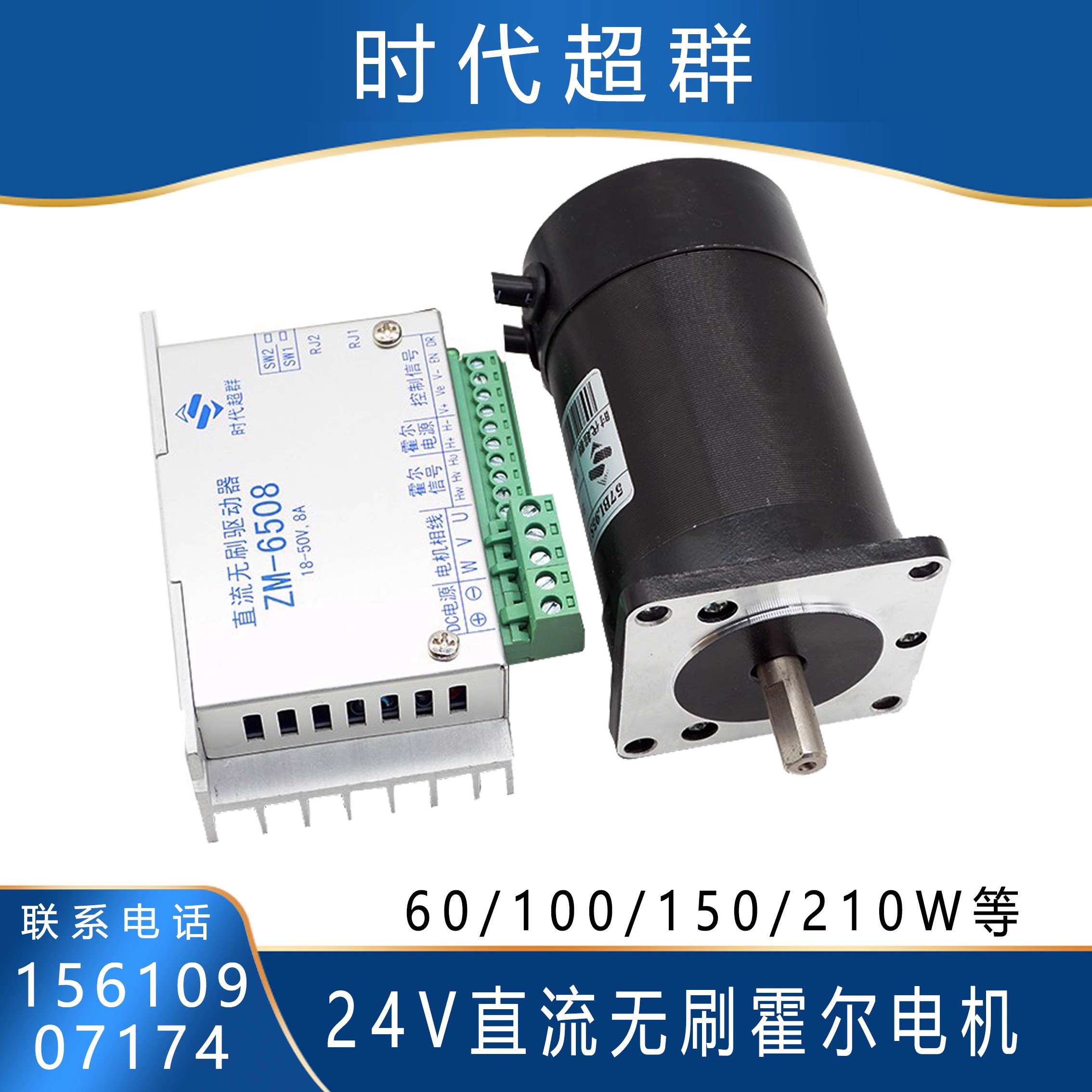

無刷直流電機的原理、結構分析無刷直流電機由電動機主體和驅動器組成，是一種典型的機電一體化產品。因為無刷直流電動機是以自控式工作的，所以不會像變頻調速下重載發動的同步電機那樣在轉子上另加發動繞組，也不會在負載驟變時發作振動和失步。中小容量的無刷直流電動機的永磁體。因此，永磁無刷電動機的體積比同容量三相異步電動機縮小了一個機座號。
作業原理 無刷直流電動機是選用半導體開關器材來完成電子換向的，即用電子開關器材替代傳統的觸摸式換向器和電刷。它具有機械噪聲低、無換向火花、可靠性高等長處，廣泛使用于****自動化辦公設備、電子儀器、錄像機及錄音座中。無刷直流電動機由永磁體轉子、多極繞組定子、方位傳感器等組成。方位傳感按轉子方位的改動，沿著必定次第對定子繞組的電流進行換流（即檢測轉子磁極相對定子繞組的方位，并在斷定的方位處發作方位傳感信號，經信號改換電路處理后去操控功率開關電路，按必定的邏輯聯系進行繞組電流切換）。定子繞組的作業電壓由方位傳感器輸出操控的電子開關電路供給。方位傳感器有光電式、電磁式和磁敏式三種類型。選用磁敏式方位傳感器的無刷直流電動機，其磁敏傳感器材（例如磁敏詁極管、磁敏二極管、霍爾元件、磁敏電阻器或專用集成電路等）裝在定子組件上，用來檢測永磁體、轉子旋轉時發作的磁場改動。選用光電式方位傳感器的無刷直流電動機，在定子組件上按必定方位裝備了光電傳感器材，轉子上裝有遮光板，光源為發光二極管或小燈泡。轉子旋轉時，因為遮光板的效果，定子上的光敏元器材將會按必定頻率間歇產生脈沖信號。選用電磁式方位傳感器的無刷直流電動機，是在定子組件上設備有電磁傳感器部件（例如耦合變壓器、LC諧振電路、挨近開關等），當永磁體轉子方位發作改動時，電磁效應將使電磁傳感器發作高頻調制信號（其幅值隨轉子方位而改動）。
結構解析 結構上，無刷直流電機和有刷直流電機有相似之處，也有轉子和定子，只不過和有刷電機的結構相反；有刷電機的轉子是線圈繞組，和動力輸出軸相連，定子是永磁磁鋼；無刷直流電機的轉子是永磁磁鋼，連同外殼一同和輸出軸相連，定子是繞組線圈，去掉了有刷直流電機用來替換改換電磁場的換向電刷，故稱之為無刷直流電機，那現在就有問題了，沒有了電磁場的改換，如何讓無刷直流電機滾動呢？依托改動輸入到無刷直流電機定子線圈上的電流波交變頻率和波形，在繞組線圈周圍構成一個繞電機幾許軸心旋轉的磁場，這個磁場驅動轉子上的永磁磁鋼滾動，電機就轉起來了，電機的功能和磁鋼數量、磁鋼磁通強度、電機輸入電壓巨細等要素有關，更與無刷直流電機的操控功能有很大聯系，因為輸入的是直流電，電流需求電子調速器將其變成3相溝通電，還需求從遙控器接納機那里接納操控信號，操控電機的轉速，以滿意模型運用需求。總的來說，無刷直流電機的結構是比較簡略的，真實決議其運用功能的仍是無刷電子調速器，好的電子調速器需求有單片機操控程序設計、電路設計、雜亂加工工藝等進程的整體操控，所以價格要比有刷直流電機高出許多。
|
