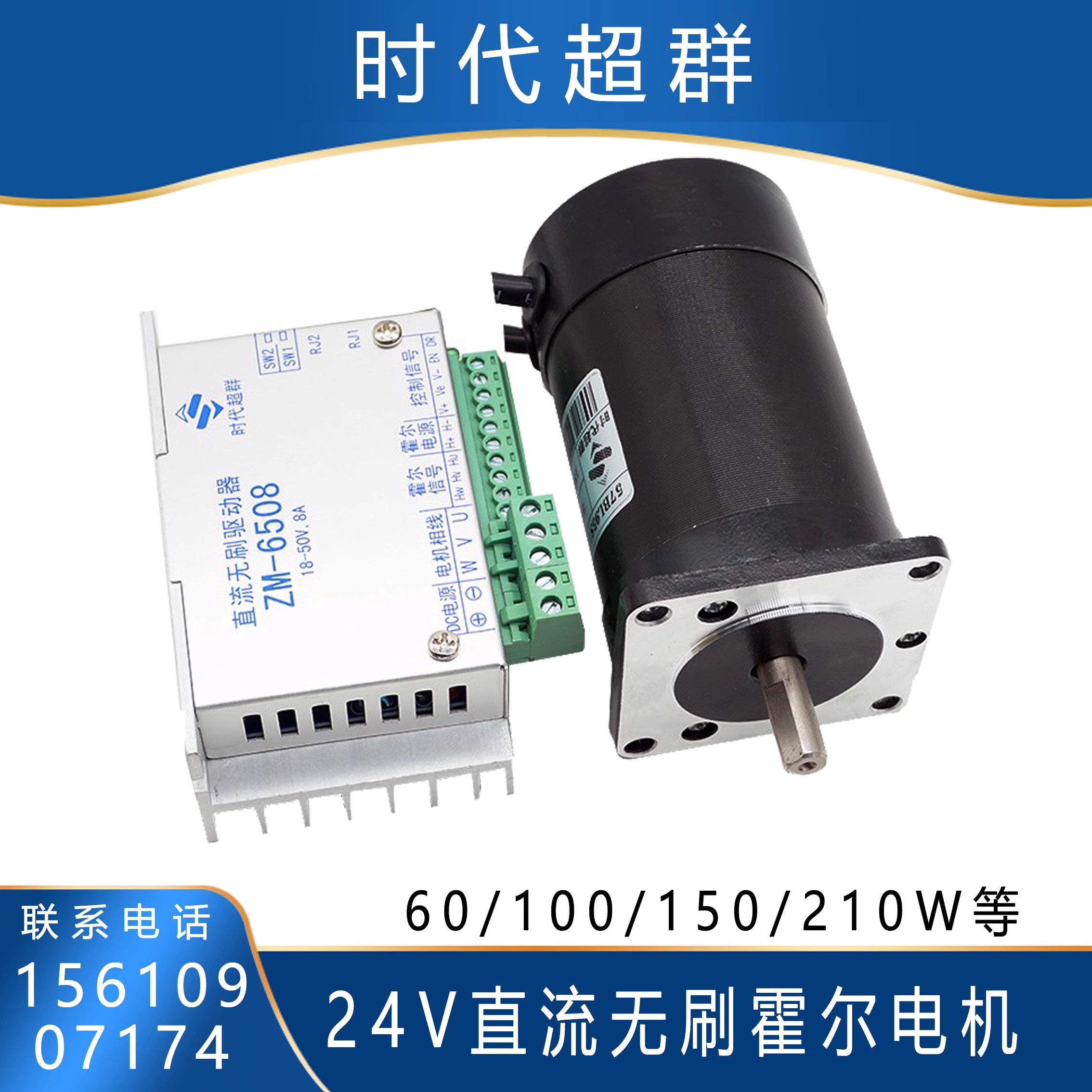

無刷直流電機與控制器相位如何快速匹配無刷直流電機顧名思義就是沒有任何電刷！它的空載阻力主要來自轉子與定子的旋轉接觸點，所以一般的無刷電機在轉子兩端都使用了滾珠軸承來減小摩擦，這樣就不會有大量的摩擦阻力與熱量。具有極高(80%-90%以上)的效率與高轉速，大范圍地應各行各業的傳動設備上，為各類設備提供高效、節能、環保的動力源。
無刷直流電機為3相6拍控制，因此3根霍爾狀態對應3根電機線6種輸出狀態，根據不同組合共有36種接法，其中有6種接法能讓無刷電機正常速度運轉，且120度控制器的這6種接法里有3種接法是正轉，另3種接法是反轉。60度控制器有4種接法能讓無刷直流電機正常速度運轉，其中兩種正轉和兩種反轉。所以我們實際只需要最多120度調7次，或60度調13次就能解決問題。 無刷直流電機與控制器相位的快速匹配方法，調試前必須做好準備工作； 第一步：用霍爾檢測儀測一下電機霍爾是否正常，確保調試一次成功。（不要用萬用表測試，不但測不準還會損壞霍爾） 第二步；確定電機的度數和控制器的度數匹配（60度或120度不同，是不能代換的），確保不會徒勞無功。 第三步；控制器接通電源后，轉子和霍爾都有5伏電壓輸出。這時可以接上電機線試轉了。 一、首先我們得讓無刷直流電機正常轉起來，通常是霍爾插頭直接插上，調整電機線。以下給出無刷直流電機6種規律接法。為方便記憶一般控制器是放在上方的，電機是放在下方的，我們可以這么記憶： 1、顏色對顏色接 2、藍對藍，其它2色對調 3、黃對黃，其它2色對調 4、綠對綠，其它2色對調 5、上藍對下黃，其它2色對調 6、上黃對下藍，其它2色對調 二、相位不對，無刷直流電機表現為不轉，慢轉噪音大，快速飛轉噪音大，和正常4種情況。正常運行時電機的噪音很小，速度適中。加點時要加很小的電門，聽電機的聲音判斷，電機能動就可以了，突然加太大的堵轉電流有可能損傷控制器。 如果以上6種方法都不對？則再試以下方式 三、把霍爾插頭排在中間的那個線挑出來與邊上一個線對調，重復上面的6個動作，必有一種接法能讓無刷電機運轉正常。 以上接法能讓無刷直流電機運轉正常，但不一定是正轉，但是要記住，無刷電機有反轉就有正轉。如果你要調成正轉可將電機線A相B相對調，霍爾線A相C相對調。（也就是把霍爾插頭里排在中間的那個線不動，對調兩頭，電機立馬正轉了）。經過以上的調試控制器和電機的匹配就完成了。
|
