時代超群直線模組的工作原理

原理結構

直線模組是一種高集成的傳動平臺，直流伺服電機驅動滾珠絲杠，滑塊與滑座整合為一體，產品緊湊輕巧達到很好的空間利用。U型底座和外殼均為高強度鋁合金，鋼制導軌與底座一體成型，導軌溝槽采用2列哥特式結構及45°接觸角設計，提供四方向均等的負載能力，通過適當的鋼球預緊力可實現高精度和高剛性。另外產品采用柔性不銹鋼帶密封，整體密封防塵性能佳。

絲桿模組

滾珠絲桿直線模組是將回轉運動轉化為直線運動，或將直線運動轉化為回轉運動的理想的產品。滾珠絲杠由螺桿、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作，由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。可在高負載的情況下實現高精度的直線運動。

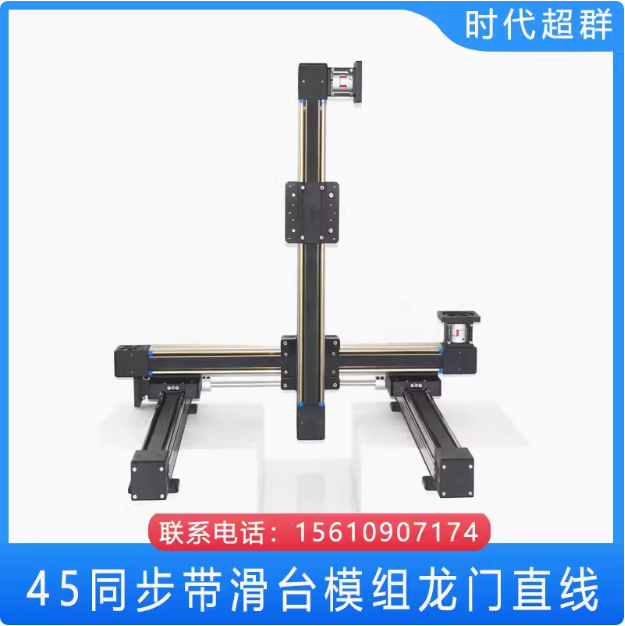

皮帶模組

皮帶安裝在直線滑臺兩側的傳動軸，其中作為動力輸入軸，在皮帶上固定一端用于增加設備工件的滑塊。當有輸入時，通過帶動皮帶而使滑塊運動。

皮帶直線模組經過特定的設計，在其一側可以控制皮帶運動的松緊，方便設備在生產過程中的調試，皮帶直線模組的松緊控制均在直線滑臺的右邊，一般采用螺絲控制。

皮帶直線模組可以根據不同的負載需要選擇增加剛性導軌來提高直線模組的剛性。不同規格的直線模組，負載上限不同。

皮帶直線模組的精度取決于其中的皮帶質量和組合中的加工過程，動力輸入的控制對其精度同時會產生影響，直線模組同步帶型的精度一般≤0.05MM。因此對于不同的生產工藝要求，采用各自需要的直線模組，可以控制生產成。

總之，以上就是直線模組工作原理了，值得大家注意的是，直線模組也叫做線性模組、直角坐標機器人、直線滑臺，按驅動模式可以分為皮帶型，滾珠絲杠和直線電機三大類，但其基本的工作原理都是一樣的！
