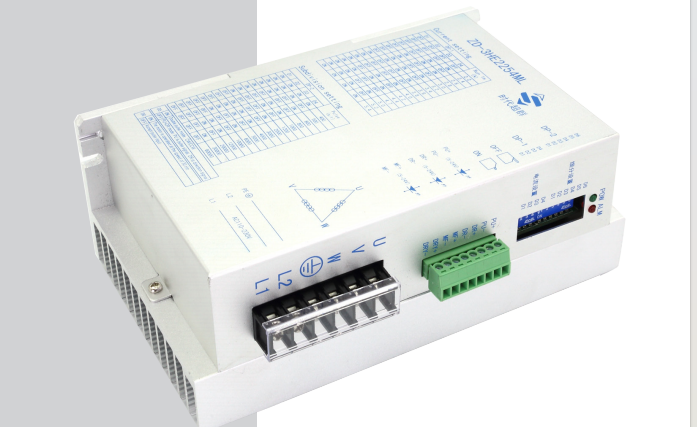

3HE2254ML 是基于 DSP 控制的三相步進電機驅動器。它是將 先進的 DSP 控制

芯片和三相逆變驅動模塊結合在一起所構成的新 一代數字步進電機驅動器。驅

動電壓為 AC110-230V、適配電流在 5.4A 以下、外徑 57-110mm 的各種型號的

三相混合式步進電機。 該驅動器內部采用類似伺服控制原理的電路，此電路可

以使電機 運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于 二

相和五相混合式步進電機。定位精度****可達 60000 脈沖 / 轉。 該產品廣泛

應用于雕刻機、中型數控機床、電腦繡花機、包裝機 械等分辨率較高的大、中

型數控設備上。

產品特點

·采用先進的 DSP 控制系統，性價比高

·采用 4bit 開關設置 16 組等角度恒力矩細分，****分辨率  60000 脈沖 / 轉

·****反應頻率可達 200Kpps ·輸出步進脈沖停止超過 100ms 時，線圈電流

自動減到設定電流的一半

·采用光電隔離器件耦合信號輸入 / 輸出 ·驅動電流從 2.2A/ 相到 5.4A/相，分 16 檔可調

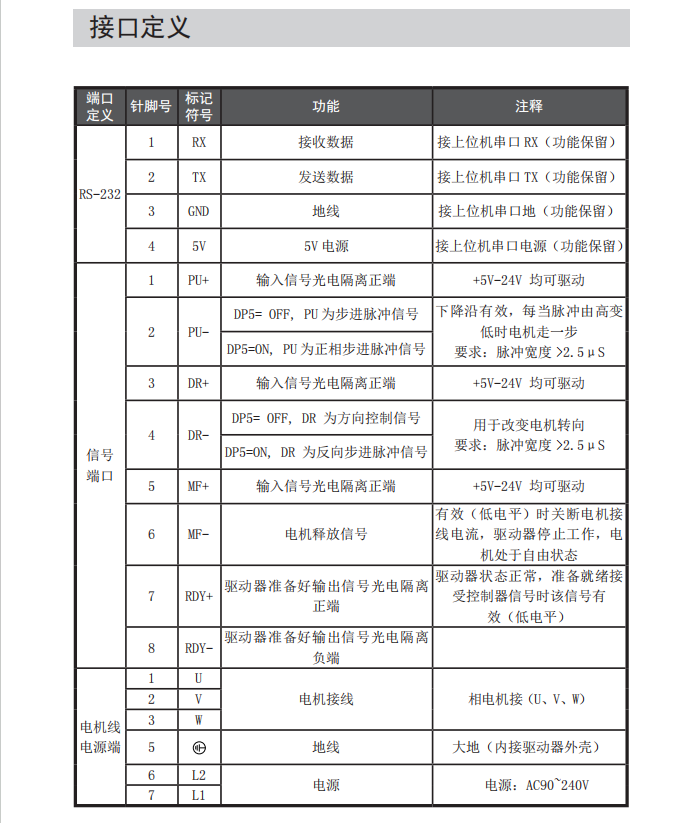

·單電源輸入，電壓范圍：AC110-230V ·I/O 信號 , 所有輸入信號均通過光

電隔離，信號電平 5 ～ 24V   電平兼容
