6505A

5A電流，24-48V寬電壓適配，驅動器IO口有一個速度輸出端口，我們今天來看這個速度端口怎么測電機的實際運行速度：

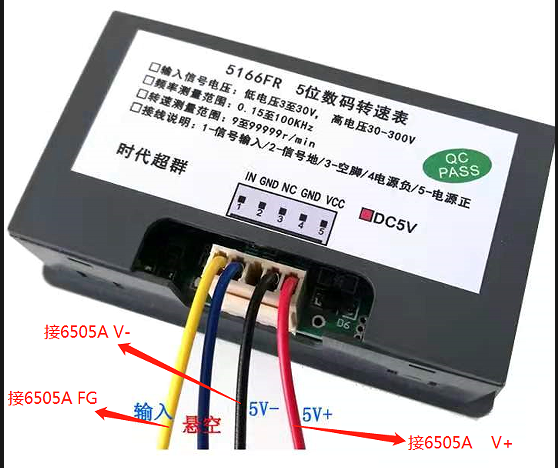

（1）首先我們可以在這個接口外接一個轉速表，一般有5V和24V兩款，那我們拿5V轉速表為例

我們可以看到，轉速表 1號線 接輸入，也就是我們“FG”端口，2-3懸空不接，4-5對應5V正負，注意這里我們接的是控制端口的V+和V-，同時如果我們的驅動器控制端口沒有這兩個端口的情況，我們可以吧4-5號線接在我們的驅動器霍爾端H+  H-，起到的作用是一樣。

（2）來說第二種情況，外接一個頻率表測速，怎么計算：

電機速度＝Ｆ/Ｎ＊６０

“Ｆ”是頻率表測出的ＦＧ端口的頻率

“Ｎ”電機的極對數，一般是２對級或者４對級

例如這個電機是２對級，當我們測出的頻率是4００ＨＺ，那我們可以得出此時電機的速度是＝4００／２＊６０＝12０００轉（這里我們是舉例計算，一般電機的速度在10000轉一下，我們如果有這個測速的問題，按照這個方式計算。）
