時代超群分體低壓伺服接線線序

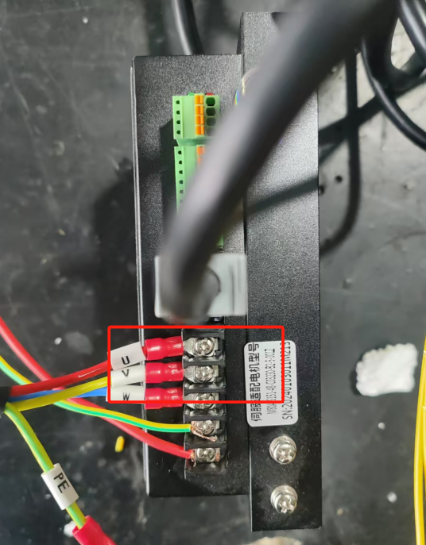

分體式低壓伺服電機默認出線2跟,一根電機線,一根編碼器線,另帶一根485通訊線 電機線UVW三根接驅動器的UVW端口,對應接,不可以接反

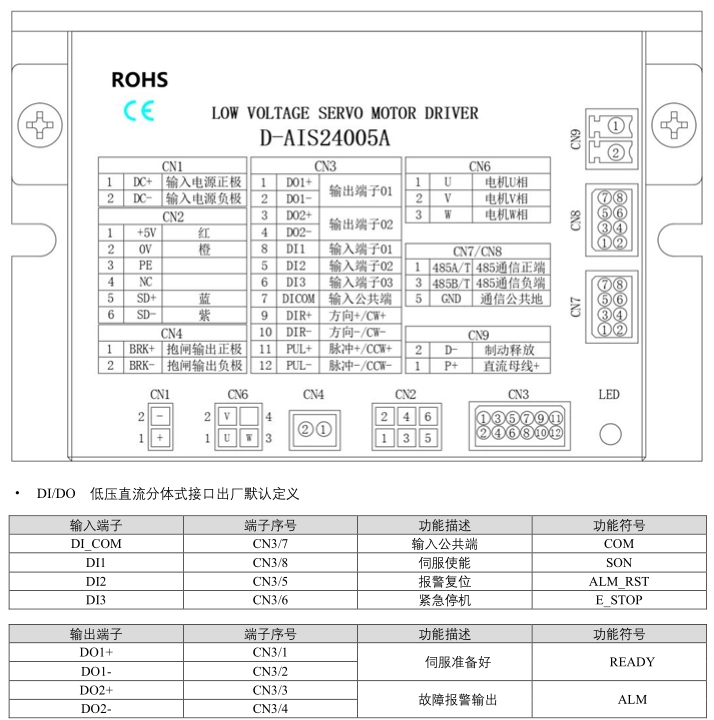

編碼器線是對插接口,接驅動器的編碼器端口 驅動器最上面的綠色端子接口是脈沖口,接控制器的脈沖輸出端口,P+ P_D+ D-,用小號螺絲刀按下黃色的插口,可以將線纜放進綠色端口中
CN3端口的DI1和DIC注意是我們的外部使能接口,接好電機綠燈閃爍,電機出軸通電鎖死狀態,不接電機不轉,驅動器報警指示燈呈現紅色報警狀態,電機出軸可以擰動。
DIC我們?nèi)绻捕私诱龢O,把DI1接24V電源負極,注意不要接反 時代超群 17550275110 ’
|
