直流電流伺服電動機結構

      直流力矩電動機的外形一般呈圓餅形，總體結構有分裝式和組(內)裝
式兩種。分裝式結構包括定子、轉子和電刷架三大部件，機殼和轉軸由用戶
根據安裝方式自行選配；組裝式和一般直流伺服電動機相同，機殼和轉軸由
制造廠家制成，并與定子、轉子等部件組裝成一個整體。
     直流力矩電動機是一種為了某些特殊用途而設計的永磁式直流伺服電動
機，其典型結構如圖3-2-1所示。電動機的定子是一個用軟磁材料做成的帶
槽的環，在槽中嵌入永磁材料作為電動機的主磁場，其外國又熱套上一個非

磁性金屬環，在軟磁材料的部分形成一種橋狀的磁極，使在氣隙中形成接：三
正弦分布的磁通，以盡量減弱氣隙磁阻的變化，并使氣隙磁通密度在換向區
較平滑地變化。電動機的轉子是由導磁材料的沖片疊壓成電樞轉子鐵心并
壓在非導磁的金屬支架上。支架內孔一般盡可能地大，以適應大小不一軸
徑和某些特定場合的安裝。在鐵心的槽中嵌入電樞繞組，特殊形狀的槽楔一
端構成換向器片，另一端與電樞繞組的尾端焊接在一起．并與鐵心絕緣，然
后以環氧樹脂將整個轉子灌封成為一個整體。電刷架則以螺釘緊固于定子的
一側，電刷跨接在換向片的表面。
    這樣定子、轉子、電刷架三大件分裝式的結構充分地利用了空間，對具
有體積、質量和外形尺寸要求的特定場合尤為適用。

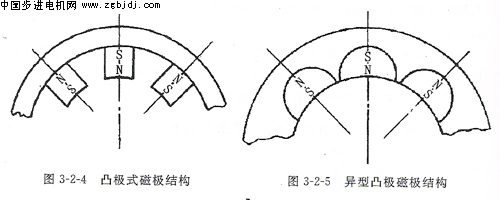

    某些力矩電動機(如大型力矩電動機)的定子有時也采用凸極式結構
見圖3-2-4。這主要是從結構工藝上來考慮，也是為了便于充磁。但這種結
構使轉矩波動相應增大。
    在某些特殊場合，有時也采用如圖3—2—5所示的異型凸極結構。如某些
慣性導航平臺所用的力矩電動機。因為電動機與加速度汁安裝得很靠近，而
某些加速度計對磁場干擾又非常敏感。由于通常采用磁極橋的環形結構，在
其最外部相對漏磁較多。而圖3-2-5所示的定子磁極結構由于在電動機的內
部形成較好的磁回路，從而減少了外部漏磁，同時可形成較好的接近正弦的
磁場分布。

    直流力矩電動機的基本原理如同普通直流伺服電動機，電氣原理圖如圖
3 2—6所示。但這種電動機是為了滿足高精度伺服系統的要求而特殊設計制
造的，在結構和外形尺寸的比例上與一般直流伺服電動機有較大不同，一般
直流伺服電動機為了減小電動機的轉動慣量，大都做成細長圓柱形；而直流
力矩電動機為了能在相同體積和電樞電壓下產生比較大的轉矩及較低的轉
速，一般做成扁平狀，電樞長度與直徑之比很小，為0.2左右．某些特殊場
合司達0.05；考慮結構的合理性，一般做成永磁
多極的；為了減少轉矩和轉速的脈動，選取較多
的電樞槽數、換向片數和串聯導體數。
