微電機定轉子自動疊片級進模(5)
鄧衛國 （江蘇常州寶馬集團公司 213011）
6 自動疊鉚級進模結構特點
6.1模具基本組成部分
a．帶扭轉疊鉚級進模：由模具主體，轉子扭轉機構和定轉子鐵心排出機構（輸送帶）等組成。
b．帶回轉疊鉚級進模：由模具主體、定轉子回轉機構、定轉子回轉驅動裝置和定轉子鐵心排出機構等組成。
6.2模具主體結構設計

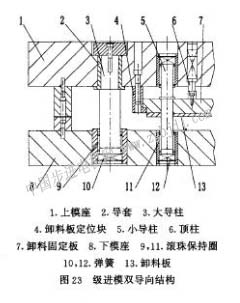

為確保級進模的高精度和制造中工藝要求，一是采用雙導向結構，即在上、下模座靠6根大的滾珠導套導向外，另外在各卸料板與上、下模座間有4根小導柱導正，如圖23所示。二是采用較多的鑲拼式結構和組合式結構，以保證制造、檢測和維修方便。
6.3凸模、凹模設計
凸模固定采用壓板式，便于更換和維修。凹模采用鑲拼結構，用圓柱銷定位，確保精度，如圖24所示。
6.4安全保護裝置
為保證鐵心的疊鉚深度及上模中凸模進入到凹模深度，必須使用限位柱進行控制，如圖25所示。為防止發生誤送料故障，設計有微動開關進行誤送監測，如圖26所示。
7結語
目前，在級進模上直接沖制出微電機的定轉子鐵心，對于微電機制造工藝，是一項比較先進的加工手段。它不僅使微電機制造精度和生產效率提。高，而且使精密級進模在向高精度、長壽命、多功能方向得到了進一步的發展。隨著微電機行業制造技術不斷發展，應失誤滑失誤滑桿微動開關用精密多工位級進模已成為模具行業主要的發展方向之一，多工位級進模的開發和推廣已經引起了廣泛的注意。在精密加工機床和高速精密沖床國產化程序不斷提高的同時，使用精密級進模沖制微電機的定轉子鐵心的加工方法也將得到進一步發展。
|
