真空吸塵器吸入功率的測試方法
章稼新（上海吸塵器廠）
1引言
真空吸塵器的評定指標是吸入功率。由于我國過去沒有相應的檢測手段。1980年輕工部參照我廠企標制定了部標準(SG211--80)，該標準僅對真空度及風量分別提出要求。

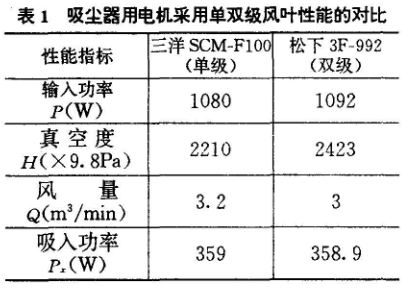

這樣評定有其缺陷性，真空吸塵器專用電機在吸入功率相同情況下，采用單級風葉的真空度相對多級風葉較低，風量相對多級風葉較高，如表1所示。

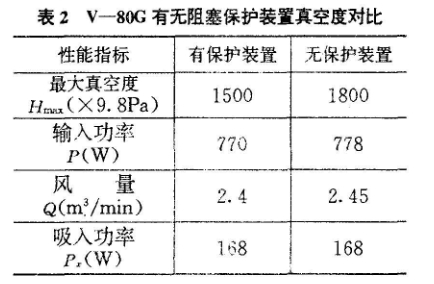

另一方面，一般真空吸塵器有無阻塞保護裝置，其性能上也有很大的差別，如表2所示。
****真空度測試是將吸塵器進風口置于阻塞狀況下進行測試，然而當進風口阻塞時，保護閥隨即動作，使得其旁路系統開始工作，此時測試值并非風量為零時的真空度，測試值將比未裝保護閥的吸塵器數值低，然而其吸入功率卻沒有變化。
檢測吸入功率一般有兩種方法，一種為均壓箱法，另一種為孔板法。
2均壓箱檢測吸入功率

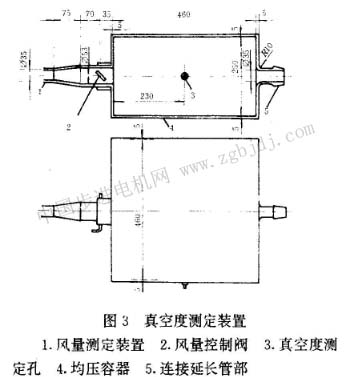

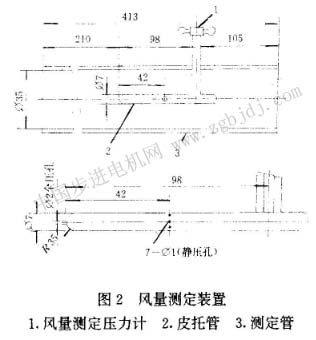

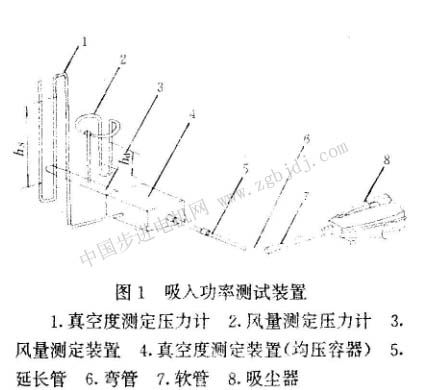

測量時，先將吸塵器置于額定電壓、額定頻率及正常負載狀瑟下，運轉30min，使其達到穩定狀態。然后將它連接在SCCI吸塵器綜合測試裝置上，如圖1所示。風量及真空度的測試裝置如圖2、圖3所示。
為了讀出真空度，吸入功率和風量的特性曲線應對節流閥調節足夠次數，讀取風量、真空度和輸入功率數據，對于每個測試點，應在調節節流閥10s時記錄真空度、風量和輸入功率。此步驟一直繼續到以****真空度為最后一點的全部隨線繪出為止，根據吸入功率特性曲線求其****值，此值為吸塵器****吸入功率。
風量可用下式計算：
空氣的重量是在標準狀態下20℃7448Pa，相對濕度百分之七十五的值。
a．在風量測定裝置前端的200mm范圍內，不要放置物品。另外，在此范圍內應無對測定值有影響的氣流（包括本身的排氣）。
b.測定時電源電壓不應變動。
c．壓力計的讀數，需取除去不規則變動部分的平均值。
吸入功率可用式計算：P=0.1634
3孔板法檢測吸人功率

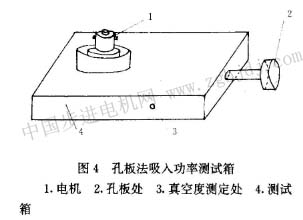

測量時先將吸塵器用電機連接在如圖4所示測試裝置上。然后在額定電壓、額定頻率及孔徑為φ40mm狀態下運轉30mim，使其達到穩定狀態。
為了作出真空度、吸入功率和風量的特性曲線，應對孔徑依次按φ40mm、φ30mm、φ23mm、φ19mm、φ16mm、φ13mm、φlOmm、φ6. 5mm、O進行調節，分別讀取真空度和輸入功率數據，對于每個測試點，應在調節孔板lOs時記錄真空度、孔徑和輸入功率。此步驟一直繼續到以****真空度為最后一點的全部曲線繪出為止，根據吸入功率特性曲線求其****值，此值為電動機****吸入功率。
風量可用下式計算：
a．在孔板前面200mm以內，不應該放置物件，另外在該范圍內不應有影響測定值的氣流。
b．測定時電源電壓應無變化，用調壓器進行校正。
4均壓箱與孔板法檢測方法的優缺點
4.1均壓箱的優點
4.1.1自動化檢測程度高
均壓箱檢測方法中風量檢測是皮托管方法，即靜壓與全壓的水柱差，經差動變換器把壓力變換成電信號，真空度也經差動變換器把壓力變換成電信號，經與微機聯接進行自動化檢測。例如，我廠引進的三洋電機株式會社開發的SCCI吸塵器綜合測試裝置，此裝置能對每臺吸塵器的各種電氣性能、風量值、真空度和吸入功率等進行精密測試和計算，同時將檢查結果通過微處理機輸出到CRT屏幕，LED顯示，管式打印機直接顯示各測試值及質量統計報表，如檢查數、不合格數、不合格率、輸入功率和吸入功率的頻率圖等，
4.1.2檢測精度高
一般檢測的誤差主要有兩種，一種人為誤差，另一種為儀器或設備的誤差，現采用均壓箱方法后，由于全部采用計算機進行數據處理，故精度較高。
4.1.3受環境影響較小
溫度與海拔高度對吸塵器或吸塵器用電機真空度的測試值是非常敏感的，因此有關標準對測試的環境條件都作了規定，規定溫度為20±2℃，大氣壓力為86～106kPa，相對濕度為百分之六十至百分之七十。事實上，一般試驗室對大氣壓力無法進行調節，故真空度及風量測試值必須進行修正。由于均壓箱中風量的檢測采用皮托管的方法，故與孔板法相比影響較小。
4.2均壓箱的缺點
4.2.1投資高
均壓箱中風量檢測采用了皮托管的方法以及微電子技術的應用，故設備的一次性投資較大。
4.2.2****風量必須修正
在采用均壓箱檢測風量時，由于節流閥的存在，真空度不可能為零，故必須按如圖6所示方法進行修正。
4.3孔板法的優點
測試比較復雜。
4.3.1投資少
在孔板法中風量的檢測采用檢測真空度導出的方法，與均壓箱方法相比省略了皮托管及節流閥。故設備的一次性投資較少。
4.3.2測試數據的重復性好可比性強
孔板法的測試實際上是定點測量。
4.4孔板法的缺點
4.4.1檢測精度較低
在空氣數據的檢測時，每次更換板均采用人工方法，同時進行讀數，故人工誤差較
大。另一方面，孔板法中風量檢測采用的是真空度導出量，故誤差也大。
4.4.2受環境的影響較大
孔板法受環境的影響不僅與均壓箱相同，而且由于孔板法中風量采廂真空度導出
5結語
影響吸塵器空氣數據的因素很多，例如在裝配過程中，過濾袋安裝位置、保護閥、電機安裝位置等因素，在大批量生產中必須馬上反饋出來，如果每臺用人工方法作曲線將使工效大為降低。可見，采用均壓箱方法可實現產品自動化檢測，故均壓箱方法在吸塵器上應用廣泛。
影響吸塵器用電機因素較少，現吸塵器用電機生產流水線自動化程度很高，例如我廠引進瑞士MICFL全自動生產流水線，它能對每道工序自動進行檢測，一般在總裝生產線上，均采用抽驗方法進行檢測。
|
