步進電機選型方法示范
要使系統協調運轉,選型是比較重要的一環。在此介紹一些有關選型的事項，供中國步進電機網瀏覽者參考。
由于電機直接與外界負載相關聯，因此，可以先從電機著手。選型步進電機大致可分為以下幾個步驟：
    1、計算負載轉矩

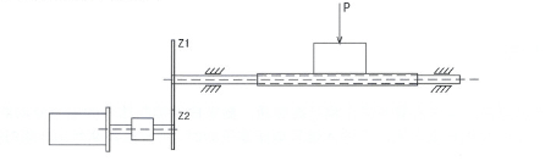

    假設系統力學模型如下圖所示：

已知條件如下：
    所用絲桿為滾珠螺桿，直徑 D=2Omm，長度 L=1 米，負載 P=5OKG，Z1、Z2 為傳動齒輪，Z1 分度圓直徑為 D1=200mm，Z2 分度圓直徑為 d2=100mm，寬度為2 厘米，μ為摩擦系數，在此設其為μ=0.2，電機啟動速度 VO=300RPM，運行速度 V1=900RPM，加速時間 t=200ms，由此可求得負載轉矩如下：
    T=9.8 μ PD/2/1000
    =9.8 × 0.2 × 50 × 20/2/1000
    =0.98( 牛米 )
    2、計算傳動構件的轉動慣量
    滾珠螺桿轉動慣量：
    IO=1.57(R^4)ρ L //ρ 為密度，
    =1.57 × (0.01^4) × 7800 × 1
    =0.012( 千克-米平方 )
    同理可分別求得 Z1 與 Z2 轉動慣量， 假定求得 Z1 轉動慣量為
    I1=0.024( 干克·米平方 )
    Z2轉動慣量為
    I2=0.0015( 千克-米平方 )
    3、計算傳動比
    I21=d1/d2=2
    4、計算電機起動轉矩
    Tm=T/i21+(lO+I1) ξ/l 21+l2 ×ξ // ξ為電機的角加速度，此處 =314
    =0.98/ 2+ (0.012+0.024) × 314/2+0.0015× 314
    =0.49+5.652+0.471

    =6.613( 牛•米 )
    考慮到其他因素的影晌，將其乘上一系數 K， 此系數請一實際情況斟酌選取。在此令K =1.5， 則
    TK=K × Tm=6.613 × 1.5=9.9( 牛·米)
    5、選取電機
    據 V1=900RPM( 若是兩相電機，其脈沖頻率為 3000)，TK=9.9( 牛·米 ) 查找選型手冊，選出合適電機
    6、 根據所選電機額定電流選出與其匹配的驅動器，驅動器的額定電流應比電機額定電流略大。
    參考數據
    為由上述計算可見，由傳動構件帶來的額外轉矩不可忽略，在進行設計時應多加注意。由于計算轉矩較為繁瑣，在實際應用中可根據系統機構大致估算所需轉矩。下面列出一些電機轉速在8 轉/ 秒以內匹配成功率較高的應用 ( 滾珠螺桿傳動 )，供中國步進電機網瀏覽者參考
