黃肇，袁旭龍，王曉芳

(邵陽學院，湖南邵陽422004)

    摘要：依據永磁同步電動機的動態耦合關系，提出一種模型參考自適應辨識算法來估算轉子的位置。永磁同步電動機無位置傳感器的調速系統采用空間矢量脈寬調制策略以減小逆變器輸出電壓的諧波成分，降低轉矩脈動。

    仿真結果證實了型參考自適應辨識算法對轉子位置跟蹤準確．系統具有很強的魯棒性，是實現永磁同步電動機無位置傳感器控制的一種實用方法。

    關鍵詞：永磁同步電動機；模型參考自適應；空間矢量脈寬調制；魯棒性

    O引  言近年來，永磁同步電動機由于具有高可靠性、高轉矩慣量比、高效率和高功率密度等優點，在國防、工農業生產和日常生活等方面獲得了越來越廣泛的應用。永磁同步電動機的運動控制需要精確的轉子位置和速度信號去實現磁場定向，在傳統的運動控制系統中，通常采用旋轉變壓器或光電編碼器來檢測轉子的位置和速度。然而，額外的傳感器、連接器、電纜等增加了系統的成本，『而且降低了系統的可靠性[1-2]。元傳感器技術是目前交流傳動的一大發展方向，適用于一些特殊的應用場合。因此，越來越多的學者將目光放在無速度傳感器控制系統的開發。

    永磁同步電動機無位置傳感器的調速系統采用空間矢量脈寬調制策略，以減小逆變器輸出電壓的諧波成分，降低轉矩脈動。估算轉子位置角的主要有兩大類：第一類主要是利用永磁同步電動機的電磁關系并檢測出定子電流幅值，根據其電流幅值在空間上的各相差異性估計出轉子實際位置；第二類是間接地從永磁同步電動機的反電勢中提取位置信息，這種方法具有良好的動態性能，但是在低速時轉子位置很難估算[3-4]。文獻[5—6]采用定子磁鏈估計法，磁鏈由反電勢積分求得，但是由于積分器的漂移問題，得到的磁鏈值會有積分誤差。文獻[7—8]

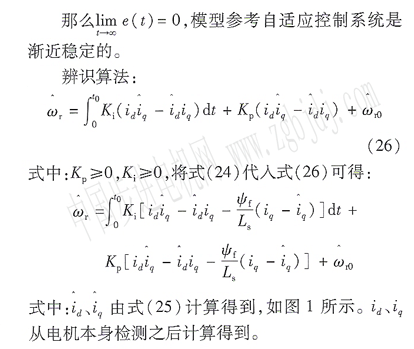

    采用卡爾曼濾波器估計法，可以從隨機噪聲信號中得到****觀測，但采用這一算法計算量較大，需要高速、高精度的DsP，使得永磁同步電動機無位置傳感器控制系統的硬件成本提高。文獻[9-10 ]采用滑模觀測器估算法，可以選擇合適的反饋值來估算轉子位置，但受電機參數的影響較大。鑒于此，本文提出一種模型參考自適應辨識算法來估算轉子的位置。依據永磁同步電動機的動態耦合關系檢測出id、iq通過模型參考自適應控制的可調模型檢測出id、iq，再利用模型參考自適應辨識算法估算出ωr。

    仿真結果證實了模型參考自適應辨識算法對轉子位置跟蹤準確，系統具有很強的魯棒性，是實現永磁同步電動機元位置傳感器控制的一種實用方法。

    1永磁同步電動機數學模型

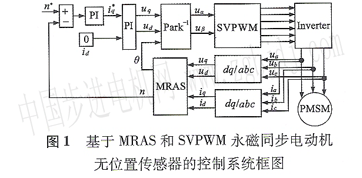

    基于MRAs和sVPwM的永磁同步電機無位置傳感器的控制系統框圖如圖1所示，為了采用MRAs觀測器法實現對轉子位置的檢查，先建立PMsM在d—q坐標系下的數學模型，定子電壓、電流通過坐標變換得到vd、vq和id、iq，再充分利用永磁同步電動機動態耦合關系，建立MRAs觀測器來實現永磁同步電動機的無位置傳感器的控制技術。最后永磁同步電動機無位置傳感器的調速系統采用svPwM以減小逆變器輸出電壓的諧波成分，降低轉矩脈動．

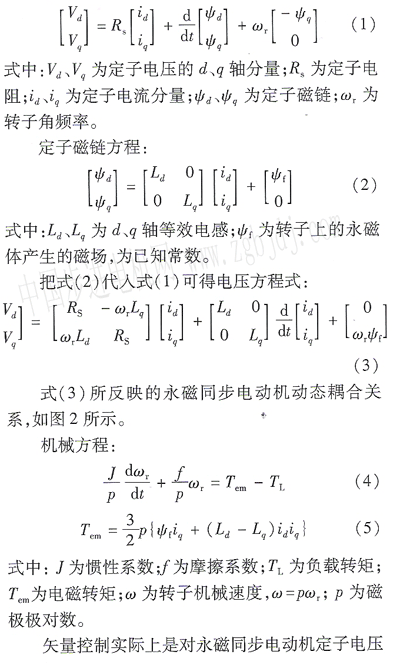

    永磁同步電動機把永磁體作為轉子，三相a、bc對稱繞組作為定子，在定子三相繞組中通以相位相差120。的二相電，產生旋轉的定子磁場，該磁場與永磁體勵磁場相互作用產生電磁轉矩。通常按照轉子dq坐標系進行定向，其電壓方程如下：







        式中：J為慣性系數f為摩擦系數；TL為負載轉矩；tem為電磁轉矩；∞為轉子機械速度，ω=pωr；p為磁極極對數。

    矢量控制實際上是對永磁同步電動機定子電壓

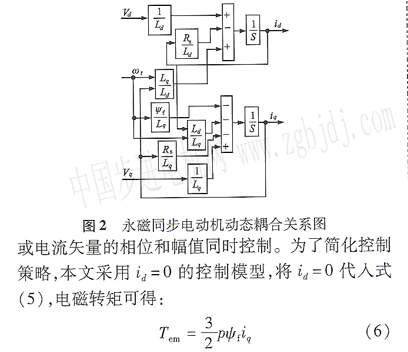

    于是，電機轉矩僅僅包括電磁轉矩Tem，定子電流合成矢量與g軸電流相等，這就與直流電動機的控制原理一樣，只要能夠檢測出轉子位置(d軸)，使三相定子電流的合成矢量位于q軸上就可以r。圖1給出id=O時的電流控制方式的系統框圖。

    2空間矢量PwM調制

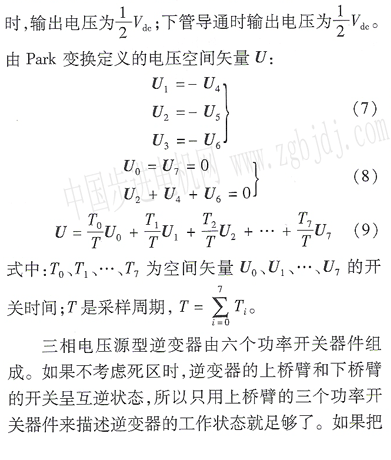

    svPwM控制策略采用逆變器空間電壓矢量的切換以獲得準圓形旋轉磁場，從而在不高的開關頻率時，提高了電壓型逆變器的電壓利用率和永磁同步電動機的動態響應性能，同時減小了電壓型逆變器輸出電壓的諧波成分，降低轉矩脈動[1]。對永磁同步電動機的三相進行分析和控制時，若引入Park矢量，會將3個標量(二維)變換為1個矢量(二維)：設以直流側中點O作為參考點，則上管導通

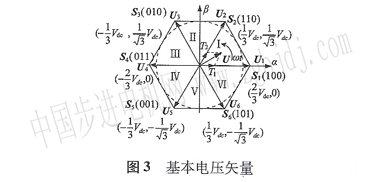

    三相電壓源型逆變器由六個功率開關器件組成。如果不考慮死區時，逆變器的上橋臂和下橋臂的開關呈互逆狀態，所以只用上橋臂的三個功率開關器件來描述逆變器的工作狀態就足夠了。如果把上橋臂的功率開關器件的導通狀態用“1”表示，關斷狀態用“0”表示，那么上橋臂的三個功率開關器件的開關狀態共有八種組合，構成了對應的電壓空問矢量，分別表示為：s1(100)、s2(1lO)、s3(OlO)、s4(011)、s5(001)、s6(101)、s0(000)、s7(111)，這8個矢量就是基本空間電壓矢量，如圖3所示。從逆變器的正常工作看，前六個工作狀態是有效的，稱為有效矢量，有效矢量長度均等于2/3Vdc，而s0(000)、s7(111)兩個工作狀態是無效的，變換器輸出的電壓空間矢量等于零，所以稱為零矢量。

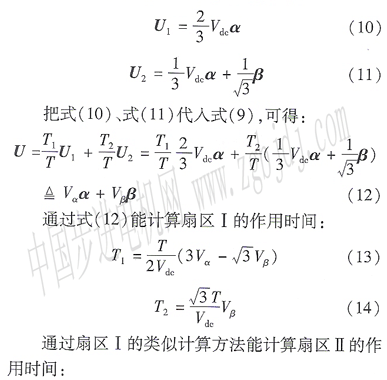

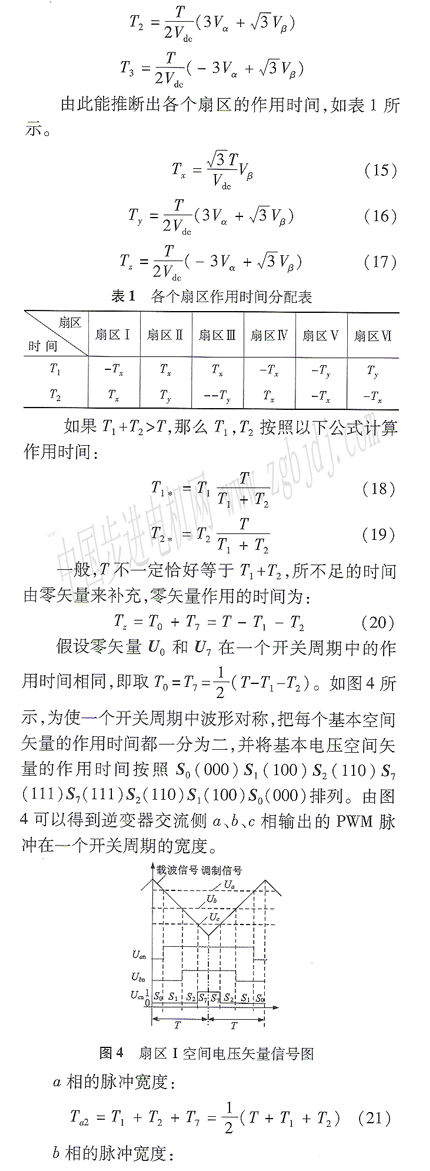

    根據矢量合成原理可知，空間矢量PwM技術是將電壓矢量u近似分解成與這-矢量相鄰的兩個基本矢量來合成。這樣就可以得到8個基本矢量的作用時間，由作用時間便可確定IcBT的動作時間，從而產生PwM控制信號。一個勻速旋轉的空間矢量在三相空間A、B、c軸上的投影是三相對稱的正弦變量。由于變換器實際所能產生的矢量有限，不可能輸出角度連續變化的空間矢量。為獲得旋轉的電壓空間矢量，只有利用各種矢量作用時間的不同，來等效合成所需的矢量。以第1扇區為例，用最近的兩個相鄰有效矢量u1、u2和零矢量合成參考矢量u，等效矢量按平均值平衡原則合成，如圖3所示，沒需合成的參考電壓為u，則有：











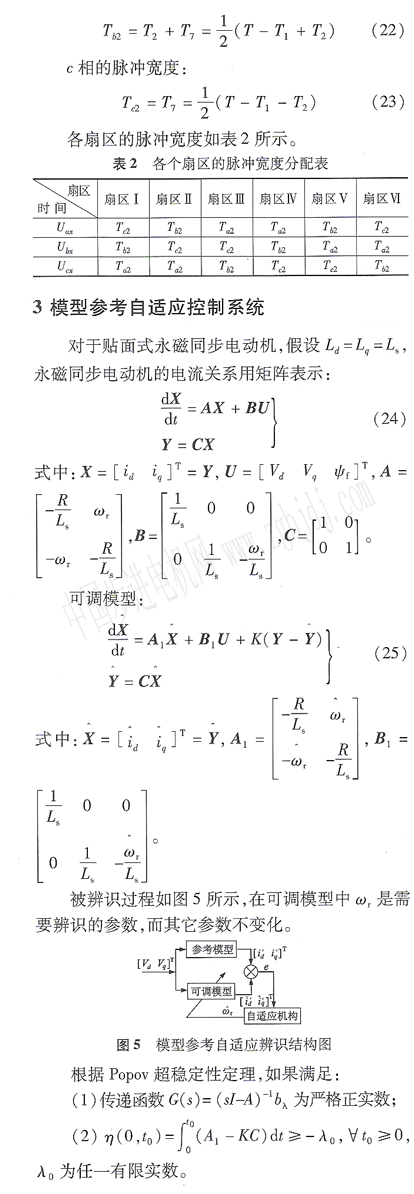

    4仿真與結果

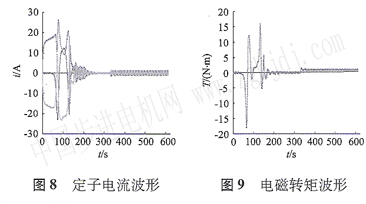

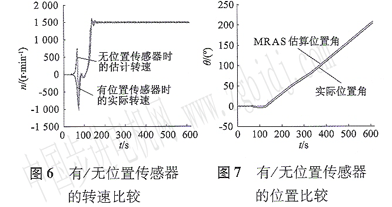

    本文基于Matlab／simulink 7 O對永磁同步電動i機無傳感器矢量控制進行了仿真研究。sVPwM開關頻率為20 kHz。仿真中使用的永磁同步電動機將模型參考自適應觀測器和空間矢量脈寬調制技術應用于永磁同步電動機無速度傳感器矢量控制中，完成永磁同步電動機起動及無傳感器閉環運行仿真實驗。從圖6和圖7可以看出，模型參考自適應速度觀測系統能夠準確觀測轉子位置和轉速，估計轉速及位置能較好地跟蹤實際值變化，具有較好的抗擾動能力。由圖8可以看出，電動機起動時電流迅速達到****值，然后穩定在正常值；當突加負載轉矩時，電流經過一個輕微的振動過程后穩定在一個新值。由圖9可以看出，電磁轉矩在電動機起動時迅速達到****值(15 N·m)，然后快速穩定在正常值(3 N·m)，在350 s時突加負載轉矩3 N.m，電磁轉矩同電流值一樣經過一個輕微的振蕩過程，然后穩定在一個新值(1 N·m)。電流iq與電磁轉









    5結語

    本文根據永磁同步電動機的動態耦合關系，提出了一種基于模型參考自適應觀測器算法，米估算面貼式永磁同步電動機轉子位置的轉子磁場定向的無位置傳感器控制方法。仿真結果表明，模型參考自適應狀態觀測器能夠在較高轉速范圍內追蹤實際信號，實現對轉子速度的觀測，從而實現了無速度傳感器磁場定向控制。通過仿真證明了所提方案的可行性。
