摘要:主要闡述兩線制微電機的特殊測速方法,與傳統方法比較此技術對被測電機沒有任阿附加要求對測逮原理、速度采樣電路設計以及在工程中的具體買現進行了詳細說明關鍵詞:兩線制:微電機;特殊測速方法
1前言
電子和通訊設備目前正朝著模塊化和小型化的方向發展著,隨著集成化程度的提高,散熱系統的設計變得越來越重要。而在這此散熱系統中直流微電機的使用也變得越來越普遍.
2常用的電機轉速檢測方法
對于電機的控制,首先需要準確的知道電機的當前轉速。測量轉速的方法很多,常朋轉速柃測方法主要有以下幾種:
(1)有根據光電原理設計的測速儀器或裝置、如光電數字轉速表這種方法適用于一切電機,但增加額外裝置或號用儀器,成本比較高,使用也小方便。
(2)有的電機本身帶有一個專門的與轉速成一定比例的信號線,用戶可以通過此信號進行測速。但這種電機的價格一般比常用兩根線的普通電機要貴很多。
(3)根據物理原理設計的測速儀器,如離心式轉速表這種測速儀器需要和旋轉部分相連3理論及實現上述的測速方法對通訊等系統巾空間緊湊、多個密集型直流散熱風韻的測速都顯得無能為力鑒于以上情況本設計方案主要結合直流微電機的物理特性、利用軟件方法,實時測出電機的轉速
3.1工作原理
根據散熱風扇直流微電機的工作原理,風扇的控制芯片把外部供給微電機的直流電源.轉換成小斷切換在不同線圈上的脈沖電壓,使其形成旋轉磁場,在和外磁場(定磁場)的相互作用下使風扇旋轉起來,這時在供電同路巾產生明顯的脈沖波形。
由于電機轉一圈的脈沖個數與電機本身的磁扳對數(繞組數)有一定的比例關系,這樣就可以通過供電同路中一定時間內脈沖波形的個數或者每個脈沖的周期時間按照一定的比例關系求得風扇的轉速。
3.2采樣電路設計
如圖2所示為波形采樣原理。圖2中J5為風扇的電源插頭,pinl為電源正極VFAN.pin2為電源負極,當風扇接到插座j5 上,電流pin1進入風扇的微電機內,由微電機的控制芯片在不同繞組之問不斷切換.形成旋轉磁場,在與外磁場的相瓦作用下,風扇不斷轉動起米,而同時在供電回路中形成的脈沖電流經過自恢復保險絲(PTC)RUEFl35,兩個并聯的0.22n電阻H4、R5(考慮到電阻的功率和采樣的電壓范圍)到地。在圖中FAN2C點用lK的電阻R3得到兩個并聯電阻上的電壓波形,將此波形送到單片機的采樣口進行檢測、根據此波形脈沖個數與轉速的炎系就可以得出風扇當前的轉速。
4波形實測結果

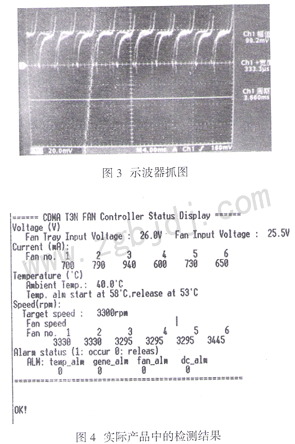

如圖3所示為示波器抓圖。本項技術已大量應用在實際產品巾,并通過大量的實驗客戶方檢測,
可以達到準確檢測兩線制微電機轉速的|1的。取得了很好的效果。圖4所示為某一產品的輸出信息。
5結論
本文介紹的兩線制微電機轉速檢測方法簡單易行。只要電機通上電就可以進行測量,對電機沒有任何附加要求.同時抗干擾能力強。在工業生產現場使用有著突出的優勢。 |
