性能特點

lwx-g無刷直流力矩電動機為低速力矩型，采用稀土永磁體制成，霍爾元件作位置傳感器、專用ic三相全橋驅動，是新型機電一體化產品。

無刷直流力矩電動機具有有刷直流力矩電動機的高精度、低速運行平穩、高耦合鋼度、大扭矩、可堵轉、快速響應、特性線性度好、調速方便等特點；又具有無電刷磨損、無電磁干擾、噪音小、壽命長、維護方便等優點，適用于各種精密控制領域，如空間技術、位置和速度控制系統、記錄儀等裝置中。

電機由電機本體（包括位置傳感器）和驅動器兩部分組成，用引線和端子相連接，或插座插頭相連接。根據使用要求，電機還可以與無刷直流測速發電機及增量式光電編碼器同軸連接，組成無刷直流力矩-測速機組或無刷直流力矩-編碼器機組。

110lwx-g是專為不銹鋼絲卷繞系統（繞粗絲，絲徑0.5mm左右）而設計的無刷直流力矩電動機，恒張力控制，高溫環境下連續運行。

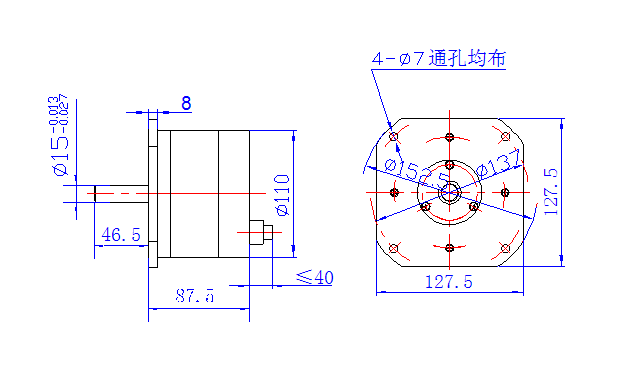

二．外形、安裝尺寸

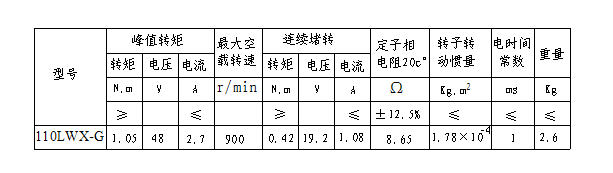

三．性能指標

　

四.配套驅動器lwx－ｑ－ｇc１

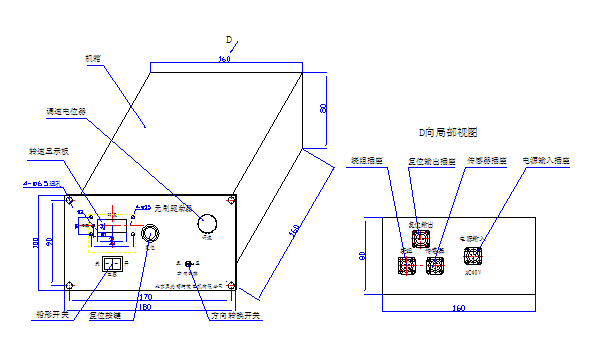

1..外形尺寸：



2..技術參數：



2.1 電源：輸入：ac 40v  50hz  不得超過ac42v

          輸出：dc48v（可調） 驅動電流≤7a

2.2 連線說明：

     電機繞組插座  三相星形連接，a-蘭 b-黃 c-綠

     霍爾傳感器插座 信號電源h₊-紅  地h- -黑  h1-蘭

 h2-黃 h3-綠

3．使用方法：

  3.1 先正確接好各設備的線纜，保證接線牢固可靠。

  3.2 打開電源開關，方向開關設定好方向，旋轉速度調節旋鈕調節電機速度。

3.3 改變驅動器面板上的方向控制開關，即可改變電機旋轉方向。需注意，要改變轉速方向應先使電機停止轉動。

4．注意事項：

  4.1 設備工作環境應避免腐蝕性氣體，強震動沖擊及強磁場干擾。

  4.2 在改變電機旋轉方向時要先使電機停止轉動。

  4.3 在使用過程中出現故障報警時，可停機重新啟動。

  4.4 使用中電機的連續電流不應超過1.08a，以免電機過熱。

---
