性能特點
lwx系列無刷直流力矩電動機為低速力矩型，采用稀土永磁體制成，霍爾元件作位置傳感器、專用ic三相全橋驅動，是新型機電一體化產品。
無刷直流力矩電動機具有有刷直流力矩電動機的高精度、低速運行平穩、高耦合鋼度、大扭矩、可堵轉、快速響應、特性線性度好、調速方便等特點；又具有無電刷磨損、無電磁干擾、噪音小、壽命長、維護方便等優點，適用于各種精密控制領域，如空間技術、位置和速度控制系統、記錄儀等裝置中。
電機由電機本體（包括位置傳感器）和驅動器兩部分組成，用引線和端子相連接，或插座插頭相連接。根據使用要求，電機還可以與無刷直流測速發電機及增量式光電編碼器同軸連接，組成無刷直流力矩-測速機組或無刷直流力矩-編碼器機組。

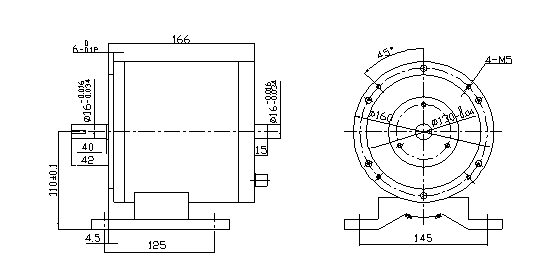

二．外形、安裝尺寸
三．性能指標
|
型 號 |
峰 值 堵 轉 |
****空載
轉速 |
連 續 堵 轉 |
定子相
電阻20℃ |
轉子轉
動慣量 |
電時間
常數 |
重
量 |
|
轉矩 |
電壓 |
電流 |
轉矩 |
電壓 |
電流 |
|
n.m |
v |
a |
r/min |
n.m |
v |
a |
ω |
kg.m2 |
ms |
kg |
|
》 |
|
《 |
|
》 |
|
《 |
±12.5% |
《 |
《 |
《 |
|
160lwx |
25 |
36 |
12.7 |
140 |
14 |
20 |
7 |
1.45 |
404×10-5 |
3.0 |
14.5 |
四.配套驅動器wxq-01
1.外形尺寸：
2.主要功能：
本驅動器輸出采用脈寬調制方式（pwm），控制無刷直流力矩電動機，其結構簡單，使用方便。
3.主要技術參數：
3.1供電 a.電源電壓:ac220v,50hz
b.驅動電壓:dc0～48v
3.2驅動電流:≤7a
3.3自動控制輸入電壓:0―±５ｖ
4.使用方法:
4.1連接說明:
電機繞組插座 三相星形連接，a-蘭 b-黃 c-綠
霍爾傳感器插座 信號電源h+-紅 地h- -黑 h1-蘭 h2-黃 h3-綠
4.2手動方式:開關撥到內控方向,方向開關設定好方向,旋轉轉速調節旋扭調節
電機速度.運行中如果需要改變方向,建議在低速下改變方向.
4.3 自動方式:開關撥到外控方向,其他開關不再起作用.外控電壓為正,電機方向
為正.外控電壓為負,電機方向為負.電機速度方向由外控電壓控制.
4.4 轉速調節旋扭:開環控制時,保持dc不變,調節驅動器脈寬調制電位器,便可調
節電機速度.
4.5電壓調節:當調節驅動器脈寬調制電位器使電機達到****轉速,調節dc供電電
壓(在0－２７v或０－48v范圍內),則電機轉速、轉矩也隨之線性變化。
4.6 方向轉換開關：改變驅動器板上方向控制開關，即可改變電機旋轉方向。
銷售：馬小姐
電話：13811333979
郵箱：eifshine@163.com
網店：http://zgbjdj.com/news2.asp?id=9441 |
