一種三角形微型步進電機主要是將現有的三個鐵芯組合而成的日字形定子鐵芯改為一體化的三角形鐵芯,所述三角形鐵芯上開有兩個開口槽以便于安裝定子線圈,并在三角形鐵芯上開有轉子孔以便于安裝轉子,結構簡單合理、電機輸出功率大、生產工藝簡單、生產成本低和電機體積更小等優點。
1、一種三角形微型步進電機包括定子鐵芯、兩個定子線圈、轉子及機殼,其特征在于定子鐵芯的形狀為等腰三角形、并從上向下開有兩條分別與兩腰平行的開口槽、開口槽的上部幵有轉子孔,所述兩個定子線圈分別經兩個幵口槽而套裝在兩腰的鐵芯上,轉子裝在鐵芯的轉子孔上。

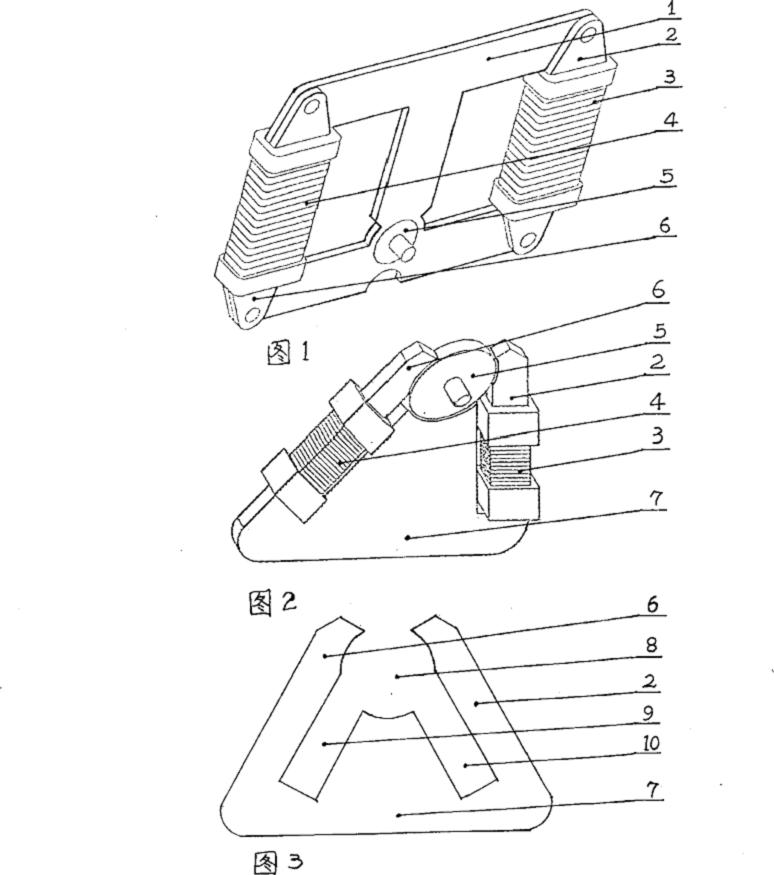

三角形微型步進電機 本實用新型涉及一種微型電機,特別是一種轉子為****磁體且裝在定子內的微型步進電機,屬于電動機領域。現有的日字形微型步進電機,其結構是將兩個帶有鐵芯的定子線圈安裝在工字形鐵芯兩側使之成為日字形,在工字形底邊中部幵有轉子孔,帶有****磁體的轉子裝在轉子孔中。由于鐵芯是用三個部分組裝而成,使鐵芯磁阻增加,導磁率下降,造成電機效率不高;又由于定子由三部分組成,需 要分別裝配后再組裝而成,生產工藝復雜,生產成本較髙。 本實用新型的目的是為了克服上述日字形微型步進電機的不足之處,設計一種結構筒單合理、電機效率高和生產成本低的三角形微型步進電機。本實用新型的三角形微型步進電機,包括定子鐵芯、兩個定子線圈、轉子及機殼,其中,定子鐵芯的形狀為等腰三角形、并從上向下幵有兩條分別與兩 腰平行的幵口槽、幵口槽的上部開有轉子孔,所述兩個定子線圈分別經兩個開口槽而套裝在兩腰的鐵芯上,轉子裝在鐵芯的轉子孔上。 附圖1是現有的日字形微型步進電機結構示意圖; 附圖2是本實用新型的三角型微型步進電機結構示意圖; 附圖3是附圖2中定子鐵芯的矽鋼片形狀示意圖。 參見附圖1,圖中的1是工孛形鐵芯,2是右鐵芯,3是右線圈,4是左線圈,5是轉子,6是左鐵芯。生產時,需要將右線圈3和左線圈4分別繞好,再將右鐵芯2和左鐵芯6分別插入右線圈3和左線圈4的線圏芯中后再分別鉚合在工字形鐵芯1的兩側而成為日字形微型步進電機,最后將轉子5裝入轉子 孔中再裝好機殼即可。由于鐵芯是用三個部分組裝而成,使鐵芯磁阻增加,導磁率下降,造成電機效率不高;又由于定子由三部分組成,需要分別裝配后再組裝而成,生產工藝復雜,生產成本較高。為了減低生產成本、提高生產效率、和電機工作效率,采取將三個鐵芯組合而成的定子改為一體化的定子鐵芯,該定子鐵芯的形狀如圖3所示,圖3的鐵芯7的形狀類似于等腰三角形,為了能安裝線圈和轉子,將鐵芯7從上向下開有兩條分別與兩腰平行的開口槽9和10 、開口槽9 和1 0的上部開有轉子孔8,使鐵芯7的兩個腰成為左右兩個線 圈的鐵芯6和2。安裝時,將左線圈4套在左鐵芯6上,右線圈3套在右鐵芯 2上,轉子5裝在鐵芯的轉子孔上,參見附圖2所示。最后再裝上機殼即可。 本實用新型的三角形微型步進電機由于使用一體化的定子鐵芯,所以具有 結構筒單合理、電機輸出功率大、生產工藝簡單、生產成本低和電機體積更小 等優點。

|
