本實用新型涉及一種電動工具，特到是一種用于口腔醫療手術， 珠寶精細加工等等所使用的霍爾無刷電機徵型高速打磨機。
現有的微型高速打磨機，如日本、南韓和臺灣的高速打磨機，不 但價袼非常昂責，如曰本要8000元人民幣一套，南韓3000元人民幣， 臺灣也要2000多元。從維修上、技術上也存在問題，上述打磨機所需 委的各種配件很責，而且後型電動機，都是帶電刷的電動機，即不僅 摩檫大、易損耗電刷，使用時需經常維修和更換碳刷，不僅使用不方 便，而且成本很高，耽誤工作時間。
從技術上看，有刷高速打磨機必然摩擦數大，阻力大，轉速就會 受到極大限制，雖然逬口件****的是日本產品，****速度也只能夠達 到30000轉義分。而且噪音大，壽命短，工作不穗定。
本發明的目的在于：向公眾公開一種用于口腔壓療、珠寶和精密 機械加工的，采用霍爾磁敏元件制成的無刷髙速直流穠型電機所制成 的，力短大，嗓音小，無電火花信號干擾，無碳刷磨損和壽命長，工 作德定的無刷電機擻型高速打磨機。
本實用新型的技術方案是:
和由霍爾開關元件所構成的電機結構及電機電路所抅成。工作電珞由①、變壓整流與濾波單元，②、開關和低壓電源單元，⑧、電流取樣 和控制單元，④、放大與檢出單元，⑤、信號分配與速庋反饋單元所 構成。①至②為單向連接，②與③為雙向連接，②至④為單向連接，②與⑤為雙向連接，④與⑤為雙向連接。電機結構及電機電路由鋇定 型霍爾開關無件所構成的電機位置傳感器， 定子繞組(Wi-1、永磁轉子體（N-S》、低壓電源（IC) 是驅動放大 器（Fi一〉組成。
位置傳感器由二個鎖定型霍爾開關無件所構成。這兩個霍爾元件 在轉子S-N周圍互成90度角度分布，與定子繞組困定在一起。
定子繞組為四組（Wi 一》，四組定子繞組在轉子S-N周圍 互為9 0度均勻分布，四組定子繞組（Wi ―》每組一頭并聯和放 大及輸出單元連接，另一頭分別通過四路驅動電珞V1,V2，V3，V4和電锍取樣及控制單元連接：兩個霍爾元件感應面面對轉子S-N，另一端線珞并聯與、放大與輪出單元、信號分配與速度反饋單 元連接。
本實用新型的工怍原理是：
二個霍爾開關的飽合與截止的四狀態與四路驅動電路V1，V2，V3，V4 相對應，驅動電絡將霍爾信號放大并使相應的定子繞組 通電，從而產生轉子電磁轉矩，轉子就運轉。當電機轉子轉動時，風 極磁場總會作用到兩個霍爾元件，在任軻弟度產生一個控制信號，此 信號接通對應的驅動電珞的放大管，導致該管帶動的定子繞紐能電產 生超前的N-S磁場，迫使電機轉子的N-S定子產生的磁場弄性對 齊。電機轉子與定子之間就有了電磁力矩，電機轉子便轉動起來。電 機轉速隨供電電壓増大，而線性加大，轉速可從數百轉螬大到5萬轉 以上。電手驅動器中含有速度檢測環節，也就產生了速度信號電壓， 此信號反過來控制主電壓的大小，這樣就實現了穩速控制，改變速度 的給定值，電機就穩定在確定的轉速下運轉。即電機的轉速信號電壓 與給定信號比較，誤差信號控制開關電源自動調整輸出電壓大小，使 電機穗定在給定的梓速上運轉。
本實用新塑與現有技術相比有如下優點：
1、霍爾無件市面上易購，價格低。
2、本電機褕出功牟大，力矩大，轉速高，無電火花干撫，無碳 刷磨損，嗛音低，寺命長。
3、本電機釆用低壓供電，實有安全性高，使用方便。
4、整機可靠性高，成本低，易于成批生產。
5、電機啟動期間及負栽加重的情況下，電機將自動調整供電電 壓，在規定的電流下加速或力矩自動補償，保證以最快的速度加速至
正常工作狀態，

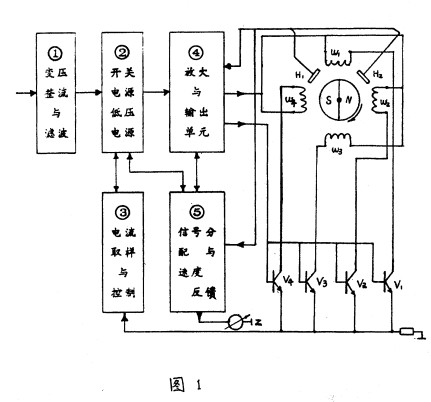

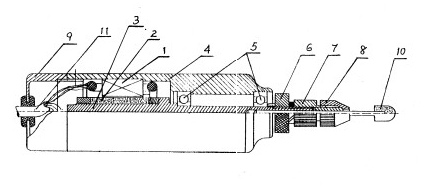

以下就會射圖說明和實施例對本實用新型做進一步說明： 圖1是本實用新型工作單元及其電賂連接示意圖。 圖2是本實用新型霍爾開關元件控制的直流電動機結構示意圖。 其中：1、定子體（含兩個霍爾開關元件）；2、永磁轉子體； 3、電機軸；4、電機殼；5、軸承兩個；6、調節蝶母；7，三爪 夾頭休；8、鎖定媒母；9，電機后蓋；10、打磨砂輪或攏光頭； 1 1、九芯電纜 實施例
按照零件加工圖委求將1.定子體，2、永磁轉子休，3、電機 軸，4 ^電機殼，6、調節螺母，8、鎖定螺母，9、電機后蓋等等 加工好，和外購件：兩個霍爾開關元件，5、軸承兩個，7、三爪夾 頭休，10、打磨砂輪或拋光頭，1 1、九芯電纜等，按照裝配調試 圖和工藝要求裝配調
將兩個霍爾開關元件扎緊固定在定子體1上。 九芯電纜將霍爾位置信號送入電子驅動器內處理，然后接通電機 內相應定子線包產生電磁轉矩，使電機轉子加速到顧定打磨轉速，
樣品加工出來后，經試驗，市電220V交流變壓整流后變成20V低 壓直電流，經可變的PWM脈寬控制輸出相應的直流電壓，經信號放 大，控制功率三極管V1-4的導通，從而使對應的W1-4導速，圖 中靜止的轉子S-N極各對應H1和H2，經邏輯分配后，讓V3終到 驅動信號，W3產生3極磁場，這磁場將吸引轉子的風極，排斥3極， 這電磁力矩促使轉子順時針轉動90庋，此后只…只2產生的信號又使 導通，轉子又轉卯度，以后是雙：—雙2依次通電，電機轉子就斕 時不斷加速運轉^
在保密前提下，樣品送華西壓科大學附屬牙科醫院實際使用，無 論是技術上還是價格上，都遠遠超過國外（包括南韓和臺灣）進口產品
| |
|
 |
