是通過采用BICD工藝將低電阻與高許可損耗封裝相結合，使其與其它同類產品相比能夠極大減少熱量的產生，還能支持使用時鐘輸入控制的無微控制器應用環境下的微步驅動。

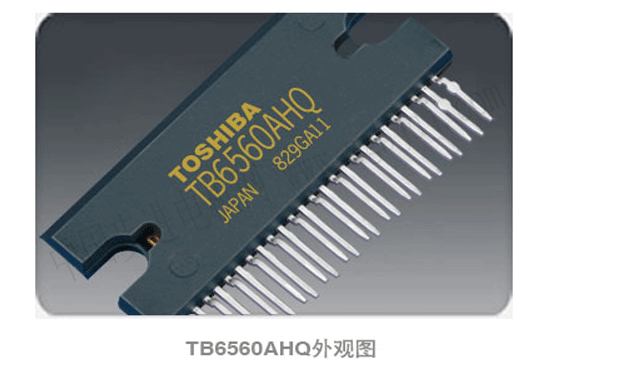

TB6560AH是東芝公司主推的低耗能、高集成兩相混合式步進電機驅動芯片，配合簡單的外圍電路即可發出高性能的驅動電路。
一、特性：
●雙全橋M0srET驅動
●耐壓40v
●電流3.5A(峰值)

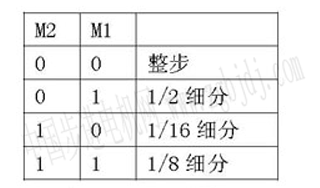

●具有整步、 1／2細分、1／8細分、l／16細分運行方式可供選擇
●內置溫度保護及過流保護
●采用HzIP25封裝外
●外圍電路簡單(本公司提參考驅動電路資料)
二、管腳說明：

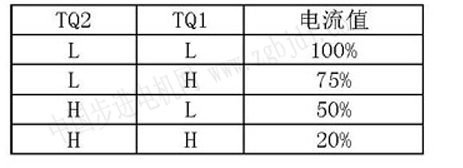

1、TQ2：自機力矩控制端，既可以選擇工作電流，又可以在電機不轉時作伴電流鎖定功能
2、TQ1
3 、CLK輸入脈沖
4、ENABLE：使能端
5、RESET：上電復位
6、地線
7、CSC：斬波頻率控制端：C 1000PF，f=44KHz ；C=330PF，f=130KHz
8、vH：驅動電壓小于40VDC
9、MH：電機繞組B相
10、地線
11、RB：B相電流檢測端，須大于0.2Ω 0.2 Ω／IW=2.5A 0.22 Ω／lW=2.OA
0.3Ω／IW=I.5A 0.35Ω／1W=I.25A 0.47Ω／IW=IA
12、MB-；電機繞組B相
13、MA；電機繞組A相
14、RA；A相電流檢測端，須大于0.2Ω 0.2Ω／IW=2.5A 0.22Ω／IW=2.OA
0.3Ω／1w=1.5A 0.35Ω／IW=I.25A 0.47Ω／IW=IA
15、地線
16、MA-：電機繞組A相
17、空
18、VH驅動電壓小于40VBC
19、TSD溫度保護，芯片溫度大于150℃自動斷開所有輸出
20、VCC：5V穩壓電源
21：DIR正反轉控制
22、M2細分數選擇端
23、Ml細分數選擇端

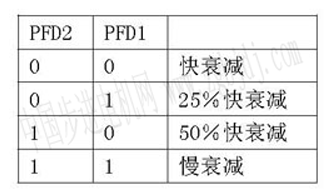

24、PFD2：衰減方式控制端
25、PFDI：衰減方式控制端
軒波頻率說明
電容值：450P
僵滿衰減：2細分 軒波時間：40us 占空比(高—低)4—36
快衰減：16細分 軒波時間·40us 占空比“(高-低)20-20
電容值：150P
滿衰減：2細分 軒波時間：15us 占空比(高一低):1.5—13.5
快衰減：16細分 軒波時間：15u5 占空比(高-低)：7.5-7.5

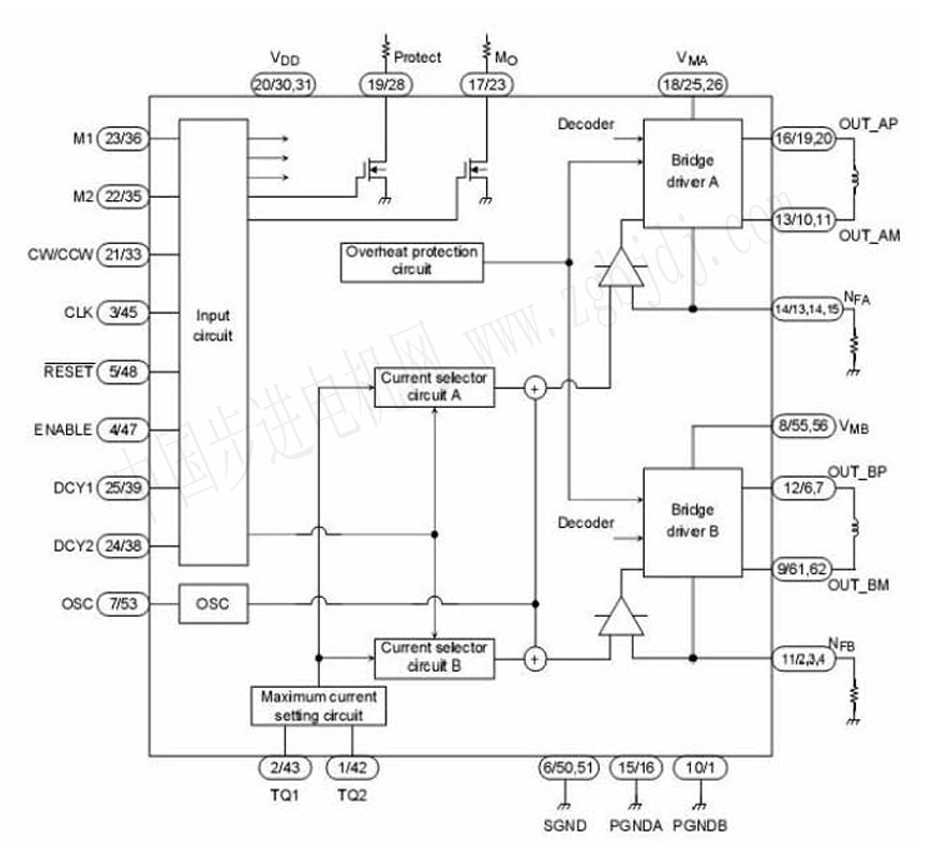

三、TB6560AHQ原理圖
