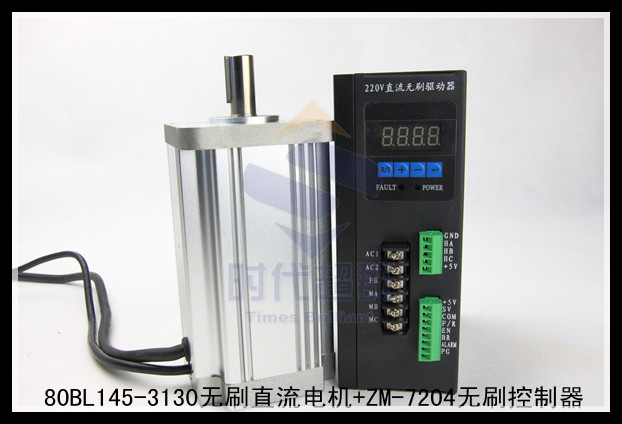

80BL145-3130無刷直流電機+ZM-7204無刷驅動器實物圖：
80BL145-3130無刷直流電機基本參數：
|
型號 |
電壓
V |
功率
W |
轉速
rap |
轉矩
n.m |
軸徑
mm |
極數 |
單價 |
|
80BL145-3130 |
310 |
550 |
3000 |
1.8 |
14 |
4 |
520 |
ZM-7204無刷驅動器簡介：
|
無刷控制器ZD-7204 |
|
主要功能 |
產品特性 |
工作條件 |
|
過電流、過熱過速度過電壓欠壓控制電源異常（保護） |
輸入電源 AC180/250VAC 50/60Hz |
使用溫度 0~+45°C
保存溫度 -20~+85°C |
|
模擬電壓調速 外部數字信號調速 和內部調速 |
連續輸出電流: 4.2A，適合750W以下的無刷電機 |
使用及保存濕度 <85% [不結霜條件] |
|
電機運行/停止控制
帶有使能功能 |
****輸出電流: 9.9A,可通過面板設置保護電流點 |
壁掛箱體式4位LED顯示4位按鍵操作 |
|
制動停機 電子剎車
快速讓電機停止轉動 |
報警輸出可面板操作功能 |
安裝尺寸 170*130*65 |
|
支持速度信號反饋
可外接顯示轉速 |
|

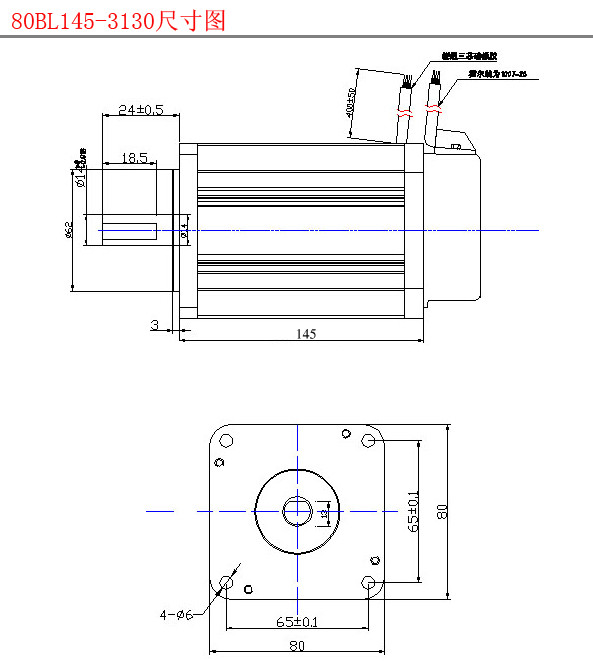

80BL145-3130無刷直流電機尺寸圖：
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| C |
B |
A |
hC |
hB |
hA |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
