直流無刷電機57BL122R18-332TFO+ZM-6405無刷驅動器套裝實物圖：
直流無刷電機57BL122R18-332TFO基本參數：
|
型號 |
額定功率W |
額定轉矩N.m |
額定轉速r/min |
額定電壓V |
額定電流A |
短時間過載倍數 |
|
57BL122R18-332TFO |
180 |
0.54 |
3200 |
36 |
5.3 |
2 |
ZD-6405無刷驅動器簡介：
|
無刷控制器（ZD-6405） |
|
主要功能 |
產品特性 |
工作條件 |
|
欠壓 過熱 過流自動保護。堵轉 霍爾相位錯誤保護 |
高集成度高可靠性無刷直流電機驅動器 |
環境溫度 最小-30℃ ****80 ℃ |
|
輸出電流可調 |
純硬件設計，高速度，高抗干擾能力 |
輸入電壓(DC)最小18V ****40 V |
|
電流衰減可調 |
周波限電流方式，保護更加精確快速 |
輸出電流 最小0.5 ****6 A |
|
內部電位器調速 |
低發熱，大功率（40V，6A 足額） |
|
直流無刷電機57BL122R18-332TFO尺寸圖：

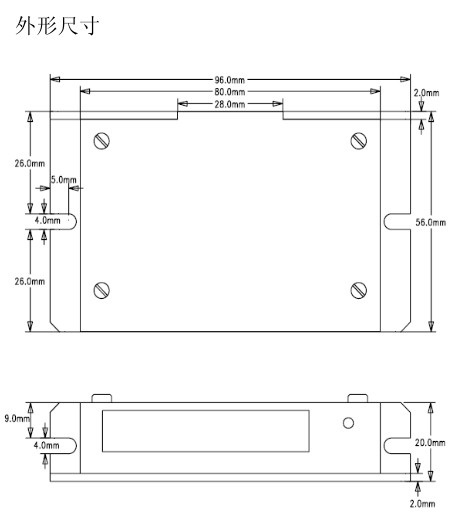

ZD-6405無刷驅動器尺寸圖：
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 白 |
黑 |
紅 |
綠 |
白 |
黃 |
紅 |
黑 |
| |
|
|
