無刷直流電動機由電動機主體和驅動器組成，是一種典型的機電一體化產品。 電動機的定子繞組多做成三相對稱星形接法，同三相異步電動機十分相似。無刷直流電機的轉子上粘有已充磁的永磁體 ，為了檢測電動機轉子的極性，在電動機內裝有位置傳感器。驅動器由功率電子器件和集成電路等構成，其功能是：接受電動機的啟動、停止、制動信號，以控制電動機的啟動、停止和制動；接受位置傳感器信號和正反轉信號，用來控制逆變橋各功率管的通斷，產生連續轉矩；接受速度指令和速度反饋信號，用來控制和調整轉速；提供保護和顯示等等。
42有霍爾無刷直流電機（42BL60S06-230TRO）
產品簡介
型號
Model |
老型號
old Model |
額定電壓
Rated
Voltage
(V) |
額定功率
Rated
Power
(W) |
額定轉速
Rated
Speed
(rpm) |
額定轉矩
Rated
Torque
(Nm) |
額定電流
Rated
Current
(A) |
| 42BL60S06-230TR0 |
42BL70-230 |
24 |
60 |
3000 |
0.2 |
3 |
|
使用環境溫度 |
-35~+55°C |
|
使用環境濕度 |
20%-95% |
|
繞組類型 |
20%-85% |
|
霍爾傳感角度 |
Y型接法 |
|
絕緣電阻 |
100M |
|
絕緣等級 |
B級 |

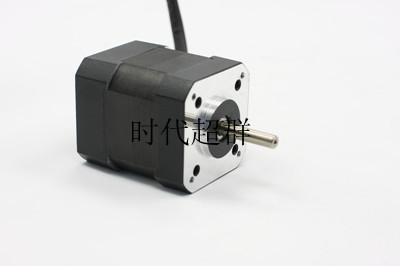

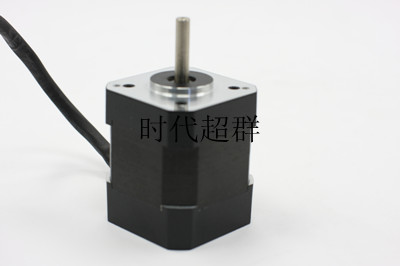

產品圖片
出線定義
適用范圍
可應用在是火花機、機械手、抽油煙機等工業領域以及對精確度要求不高的機器。
產品特點
1、可靠性高，利于維護與保養；
2、避震效果好；
3、具有防爆特性；
4、無級調速，調速范圍廣。
制造材料
采用性價比高，具有良好機械特性的釹鐵硼磁材料。
配套直流無刷控制器
|
