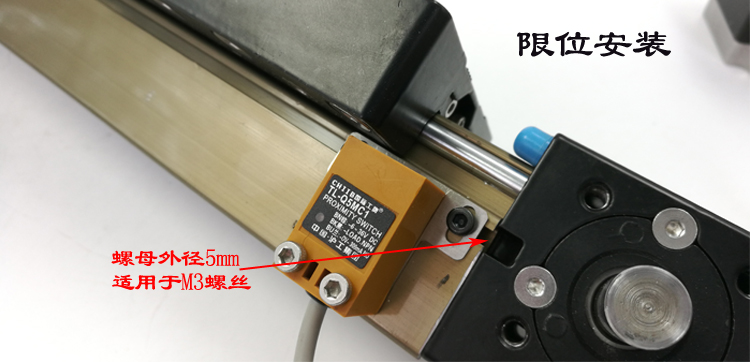

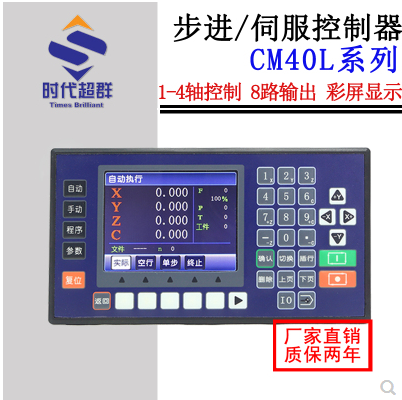

機械零點怎么安裝，怎么設置控制器。以時代超群CM40L系列步進/伺服電機控制器為例

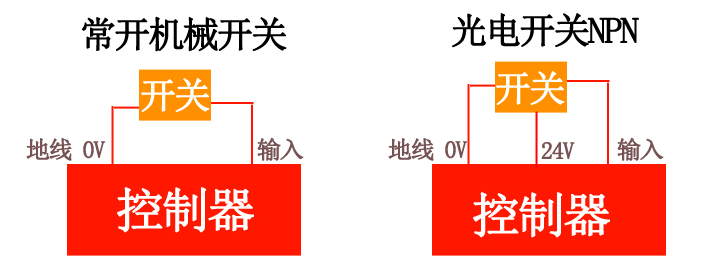

主要功能 自動：實際運行、空運行、單步運行、終止程序 手動：高速、點動、程序零、手動輸出 程序：編輯、新建、保存 參數：控制、速度、廠值、用戶、密碼 IO：系統、手動、實入、設入、輸出 外部手動：外接大按鈕控制電機正反轉，啟動、暫停、報警、急停等 指令：23 條指令，包括 PLC 可用的 6 條指令 USB：可用 USB 線對系統進行供電，方便開機畫面及程序的傳輸 隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****可到 1A 開關接線安裝圖：

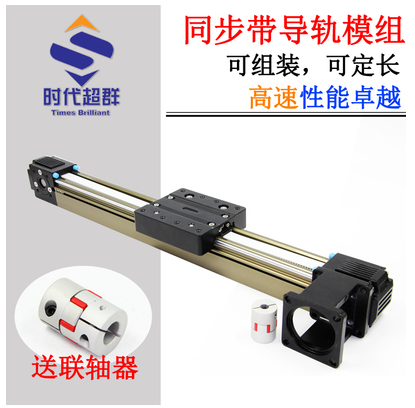

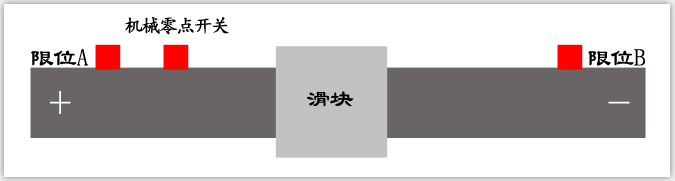

以時代超群45同步帶為例：設置“X機械零點”功能 DS45M75系列同步帶，可配42、57步進電機 60伺服電機此系列同步帶有效行程可做到50mm-4000mm，水平載重20kg.同步帶采用高剛度鋁合金做機體；運行速度快，可達2000mm/s；有效行程，有效行程可達3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。
控制器設置：
第一步：

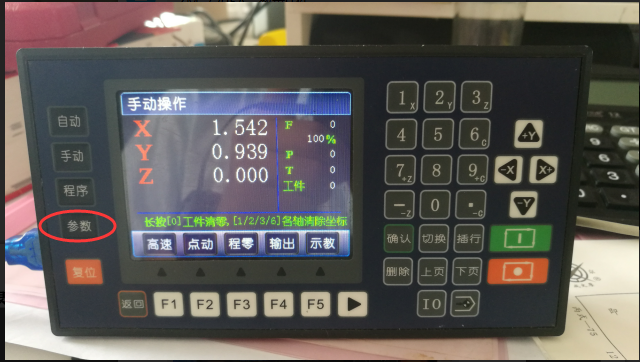

默認開機待機界面 按“參數” 第二步：

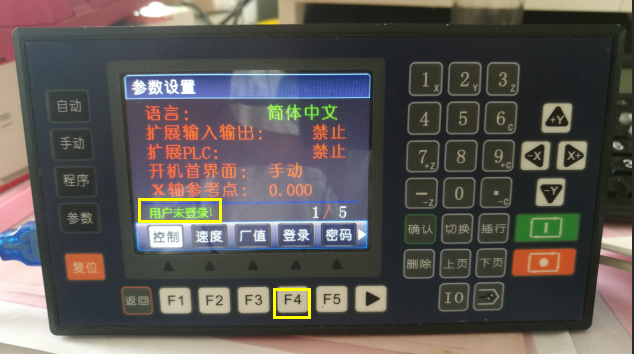

顯示"用戶未登錄" 按“F4” 顯示已登錄“請配置參數”請看第四步 第三步：

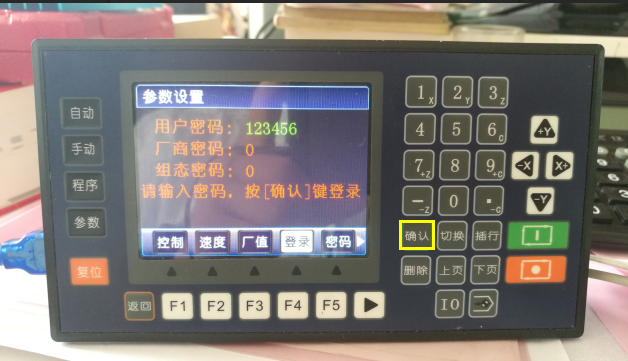

輸入 123456 按“確認”登錄 第四步：

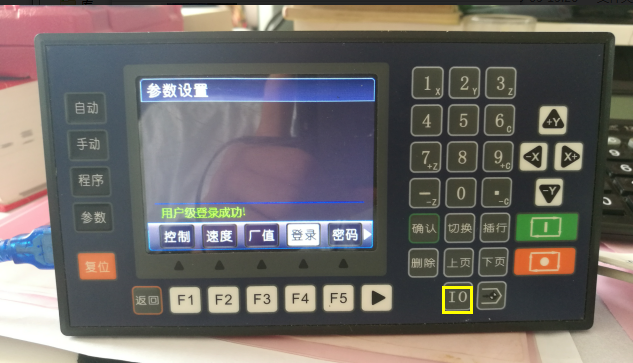

登錄成功后按 “IO” 第五步：

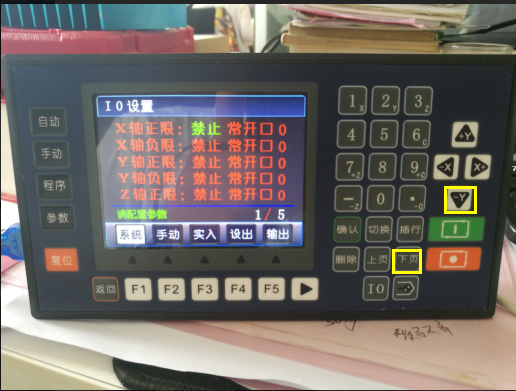

按“Y-”或"下頁" 找到需要設置的參數：X軸零點 第六步：
按+-XY 可以移動綠色光標 按“切換”可以把禁止改為有效 數字鍵可以改輸入口 修改完后按 “確認”保存參數。
THE END
