同步帶依靠限位開關往返運動程序程序步驟1.程序步驟: | 指令名稱 | 參數 | 0 | SPEED: | 1000 | 1 | G-LEN: | 799999(****) | 2 | G-LEN: | —799999(****) | 3 | END | 0 |
詳解 0 :控制以下位移指令的的運行速度,數值越大電機運行速度越快 1 , 2.:正+反-位移指令數值越大電機走的越多(這里之所以設置成****,是因為限位開關與的滑塊之間的距離是個未知數,所以滑塊到限位的位移量盡可能大于實際的位移量) 3 :結束指令,運行到此步,程序終止運行 參數設置 2.參數設置: | 指令名稱 | 參數 | 詳解 | 限位A | na | 2 | 限位開關感應到信號跳轉至程序“1”運行 | 限位B | nb | 1 | 限位開關感應到信號跳轉至程序“2”運行 | 升降速曲線 | rs | H/L | 控制器內部存有兩條****化的升降速曲線,L 為較慢的曲線;H 為較快的曲線,可根據實際的負載情況選擇不同的升降速曲線。 |

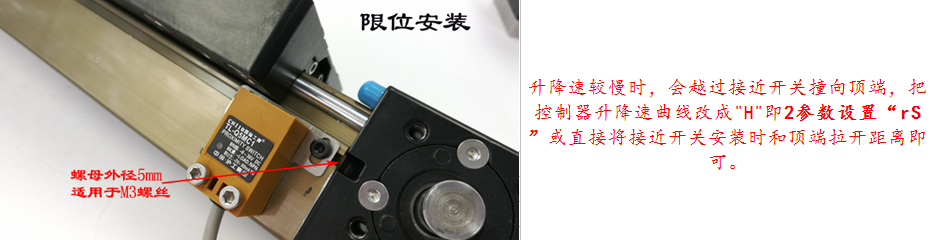

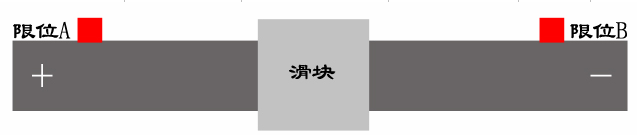

本程序特別注意的是,滑塊的運行方向(即電機的運行方向)如設置不好,滑塊不會返回,撞上+-端。 接線示意圖:
