步進電機是一種能將數(shù)字輸入脈沖轉換成旋轉或直線增量運動的電磁執(zhí)行元件。每輸入一個脈沖電機轉軸步進一個步距角增量。電機總的回轉角與輸入脈沖數(shù)成正比例，相應的轉速取決于輸入脈沖頻率。步進電機通常被用作定位控制和定速控制。
首先， 我們來看看連接步進電機接線方法。

第二步， 連接步進電機驅動器的電源，如果在我們的步進電機使用直流24V供電可以與表控共用一個開關電源來供電。

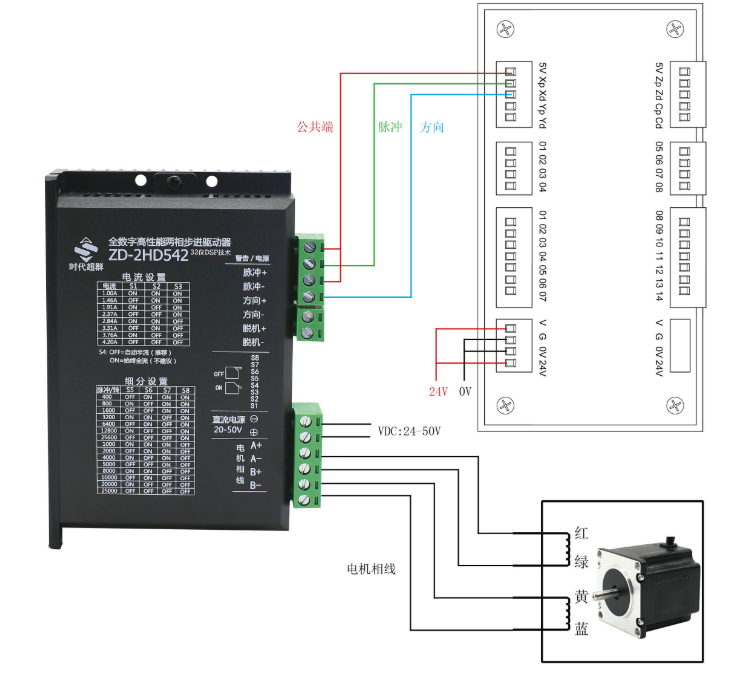

第三步， 來看一下連接步進電機驅動器與表控的控制接線：

1、將步進電機驅動器脈沖輸入信號和方向輸入信號的正極連接到表控的5V端子。

2、將步進電機驅動器脈沖輸入信號的負端連接到表控的Y1輸出端子上。

3、將步進電機驅動器方向輸入信號的負端連接到表控的Y2輸出端子上。

4、接下來就是設置步進電機驅動器的細分，一般可以放在5（1000）左右，通過初步調試后設置實際需要的細分。
