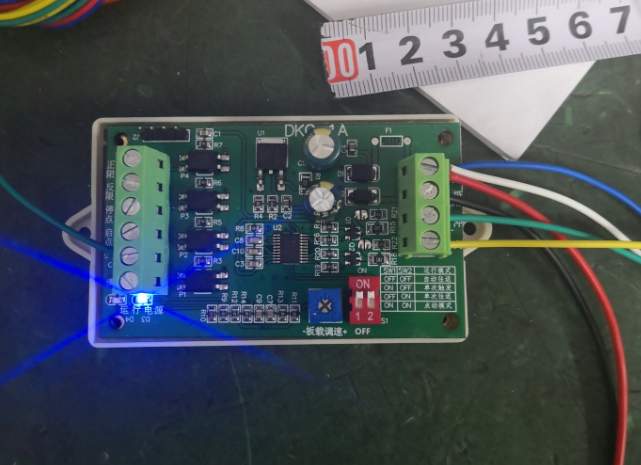

DKC-1A寬電壓輸入，5-32DC；具有電源防反接保護,過壓保護，過流保護，****保護控制器的安全;信號輸入點為底電平輸入；擁有S型加速曲線;輸出頻率可達到20K;輸入輸出全部光耦隔離;板栽電位器調速，外接電位器調速自動切換;多種功能，設置簡單，功能實用，體積5*8.2CM

功能模式有：

1：自動往返模式

2：單次往返模式

3：單次觸發模式

4：點動模式

下面介紹一下如何用手動模式來控制電機的啟動，停止，和正反轉

首先調到點動模式

1.設置SW1=ON ， SW2=ON（點動模式）

2板子調速或者外部電位器，調節合適的速度

首先接控制器和驅動器接好線

按照上圖接好線

注意公共端接到電源口上。

那么怎么控制啟動和停止，正反轉呢？

注意這款控制器是拉低有效

啟動與公共端短接，正傳，斷開的話電機停

停止與公共端短接，反轉，斷開的話電機停
