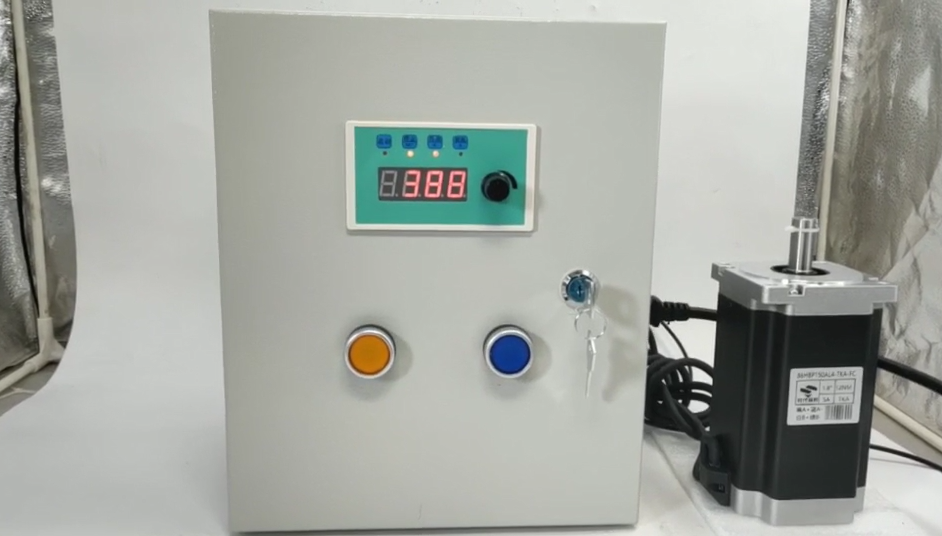

上圖為客戶訂購的cs10-3單軸控制箱，控制一套86的12N.m的步進電機運轉，實現按住按鈕電機正傳，松開按鈕，電機停止運轉，按住藍色按鈕電機反轉，松開電機停止運轉的功能。

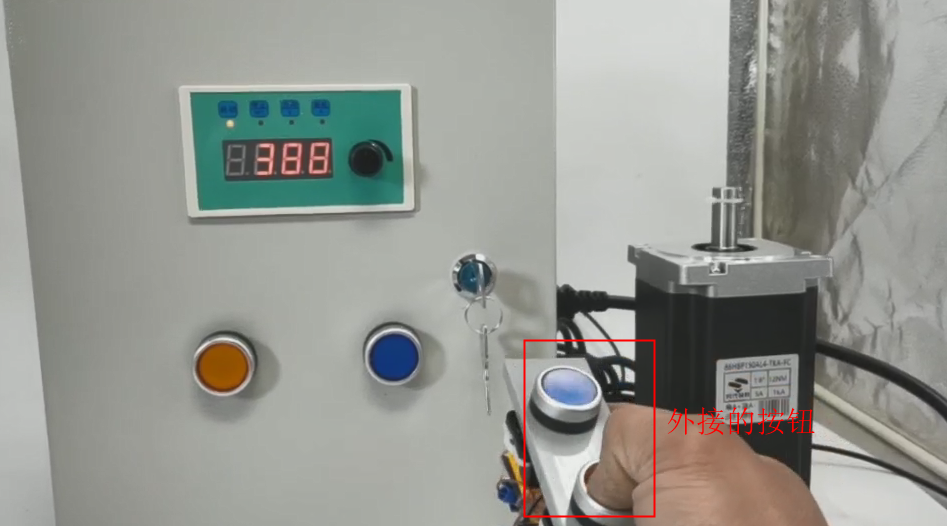

控制面板上有一組按鈕，也可以外接一組按鈕出來
控制箱內包含一臺ZD-2HA860步進電機驅動，一臺60V-400W變壓器，給驅動器供電，一臺CS10-3無極調速控制器，和一臺24V-60W的開關電源給控制齊供電 具體產品如下：
時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。上圖為86HBP155AL4S-TK0兩相混合式步進電機是時代超群推出的新款12NM步進電機，此電機性能要比同類市場相同扭矩的電機，磁力大，運行平穩，出線設計和密封圈的設計，讓電機抵抗惡劣環境的性能更佳，電機步距角1.8°，扭矩12N.m，電流5.8A，機身高150MM，軸Φ14MM。具體參數尺寸圖如下：
配套驅動DM860H兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。
時代代超群CS10-3脈沖發生器可以控制步進電機，伺服電機,電機轉速0-3000轉每分鐘,方波，電位器無極可調。還可以外接啟停、方向可以實現外部控制,具有調速、定長功能，能夠顯示實時轉速
另外CS10-3控制要想顯示的是真實轉速，必須調細分和伺服驅動保持一致， 調試方法如下： 常用的伺服電機默認是10000個脈沖轉一圈（可通過修改電子齒輪比修改），那么細分就是10000/200（固定值）=50細分。控制器要想顯示實時轉速，那么必須把細分TAb設置為50，TAB值可以設置1-64細分可選。 如何是1000個脈沖轉一圈，TAB設置為5即可
再次這款控制器如何實現按住按鈕電機轉，斷開停止的功能呢？

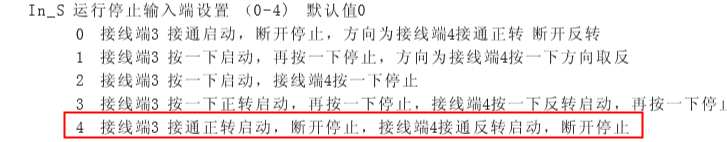

我們需要把運行模式調到4，即可完成 聯系方式：QQ:467102884 電話：18710050116（劉女士） 淘寶店鋪：
