如圖為客戶定制系列，客戶要求負載水平3KG，精度要求高，推薦客戶使用滾珠絲桿直線導軌配套57步進電機實現往復運行。絲桿規格1610，有效行程400mm。（16表示絲桿的直徑，10表示導程10mm，即電機轉一圈運行10mm）；

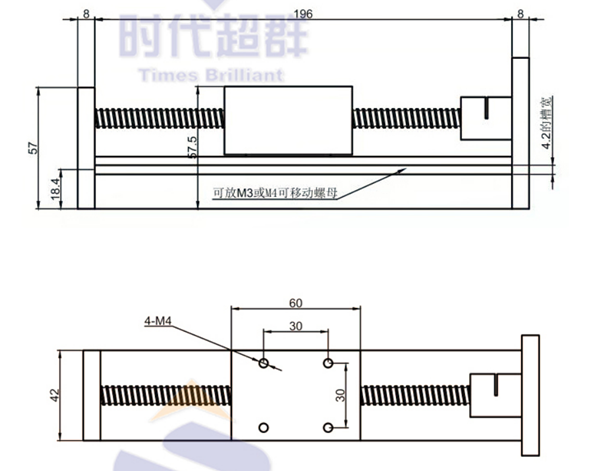

以下為絲桿導軌的尺寸圖：

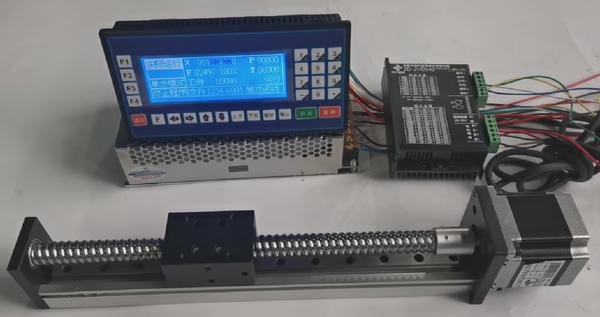

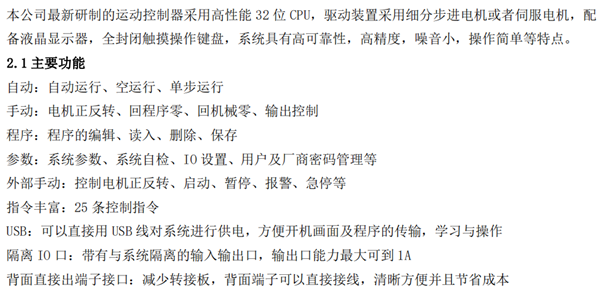

客戶搭配我司可編程控制器CM35系列，配套57-56步進電機，DM542驅動器，實現單軸往返運行；
程序步驟如下：
01：相對運動 X : 380 （運行距離） F:500(速度值）；
02：相對運動X:-380(反向運行距離） F:500（速度值）；
03：****運動：目的標號 01:；
04：程序結束；
