CS10-6S控制器一款專門針對步進/伺服電機的運行控制模塊。 該模塊沒有可編程功能，但內置了多種固定的運行模式，用戶可快速的選擇合適的運動軌跡。可以掉電保存并設置距離/速度/延遲/循環次數。可獨立作為模塊運行，也可以配合其他系統，作為第三方模塊來彌補電機輸出軸不足的情況！

今天介紹一下控制CS10-6S單軸控制器控制步進或者伺服電機實現按住開關就走松開就停。

首先，控制器要和驅動器接好線，供電24V，注意電源一定不要接反，否則一下就燒掉了，

接線圖如下：

按照上述接線圖接好線，控制器供電，以后數顯屏幕亮起

這樣我們可以設置參數了。設置參數的方法如下:

首先模式要選用P0=3的模式

按【 】: 輸出 Y0 信號--電機按設定速度一直反轉---松開【 】---電機停止---輸出 Y0 關閉。

按【 或啟動鍵】:輸出 Y1 信號--電機按設定速度一直正轉---松開【 或啟動鍵】---電機停止---輸出 Y1 關閉

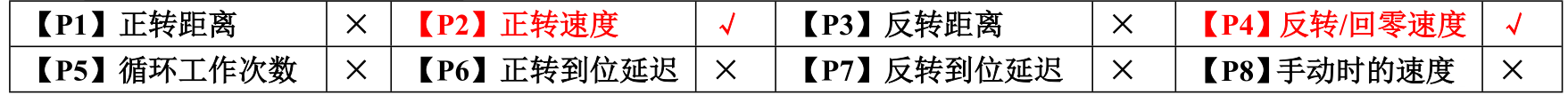

可以通過P2設置整轉速度，P4設置反轉的速度

也可以把按鍵功能外接出來

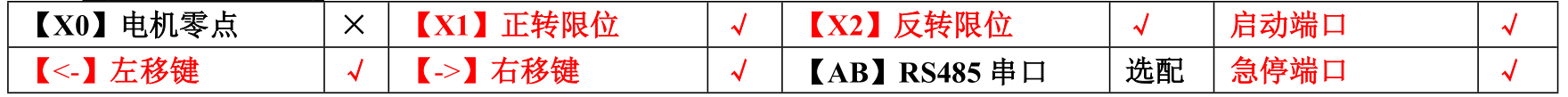

以上是外接有效的端口
