CS10-6S控制器一款專門針對步進/伺服電機的運行控制模塊。 該模塊沒有可編程功能,但內置了多種固定的運行模式,用戶可快速的選擇合適的運動軌跡。可以掉電保存并設置距離/速度/延遲/循環次數。可獨立作為模塊運行,也可以配合其他系統,作為第三方模塊來彌補電機輸出軸不足的情況!

今天介紹一下CS10-6S步進控制器CS10-6S步進控制器如何實現按【啟動鍵】反轉到限位開關停。再按【啟動鍵】正轉到另個限位開關停

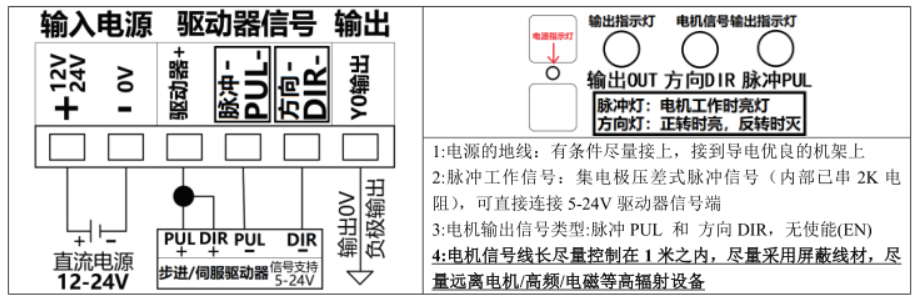

首先,控制器要和驅動器接好線,供電24V,注意電源一定不要接反,否則一下就燒掉了 其次接好限位開關

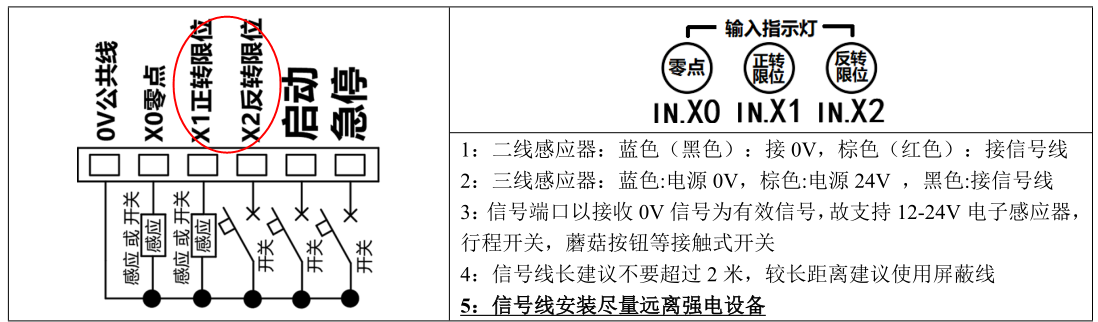

三根線的接線接法: 粽色的是接電源的正極,藍色的是接電源的負極,黑色的是接載(信負號輸出)(X1限位或X2限位)。
實現功能:【P0 →13】按【啟動鍵】反轉到限位開關停。再按【啟動鍵】正轉到另個限位開關停
按照上述接線圖接好線,控制器供電,以后數顯屏幕亮起 這樣我們可以設置參數了。設置參數的方法如下: 首先模式要選用P0=13的模式 按【 】可手動移動電機或者按啟動鍵:輸出 Y1 開---電機按設定 [速度]反轉---碰到【反轉限位開關 X0】---電機停止---輸出 Y1 關,輸出 Y0 開---反轉到位延遲---輸出 Y0 關。再按【啟動鍵】,輸出 Y1 開---電機按設定 [速度]正轉---碰到【正轉限位開關 X1】---電機停止---輸出 Y1 關,輸出 Y0 開---正轉到位延遲---輸出 Y0 關 注意:電機如果在高速下運行,碰到限位開關停下,會有很大的沖擊力。道理跟汽車急剎車一樣。為了解決這個問題,我們采用了合理的方式:電機先快速到一定距離---再減速下來,慢速找限位開關---碰到限位開關停下來。第一次電機正轉不知道限位開關裝在什么位置,所以會快速碰到限位開關有沖擊。之后系統會自動調整快速和慢速的距離。其中限位開關不管是在快速還是慢速,都是有效的。換句話說,不管在什么情況,只要碰到限位開關,電機都會停下。

面板上按鈕
默認設置情況下,回零使用的是軟件零點。在【 F5-F8】功能下可選擇模式 也可以把按鍵功能外接出來  以上紅色是外接有效的端口 聯系方式:QQ:467102884 電話:18710050116(劉女士) 淘寶店鋪:
