客戶想尋找一款步進電機，電機在轉速600轉的時候，還有1NM左右的力度，如何選型呢？

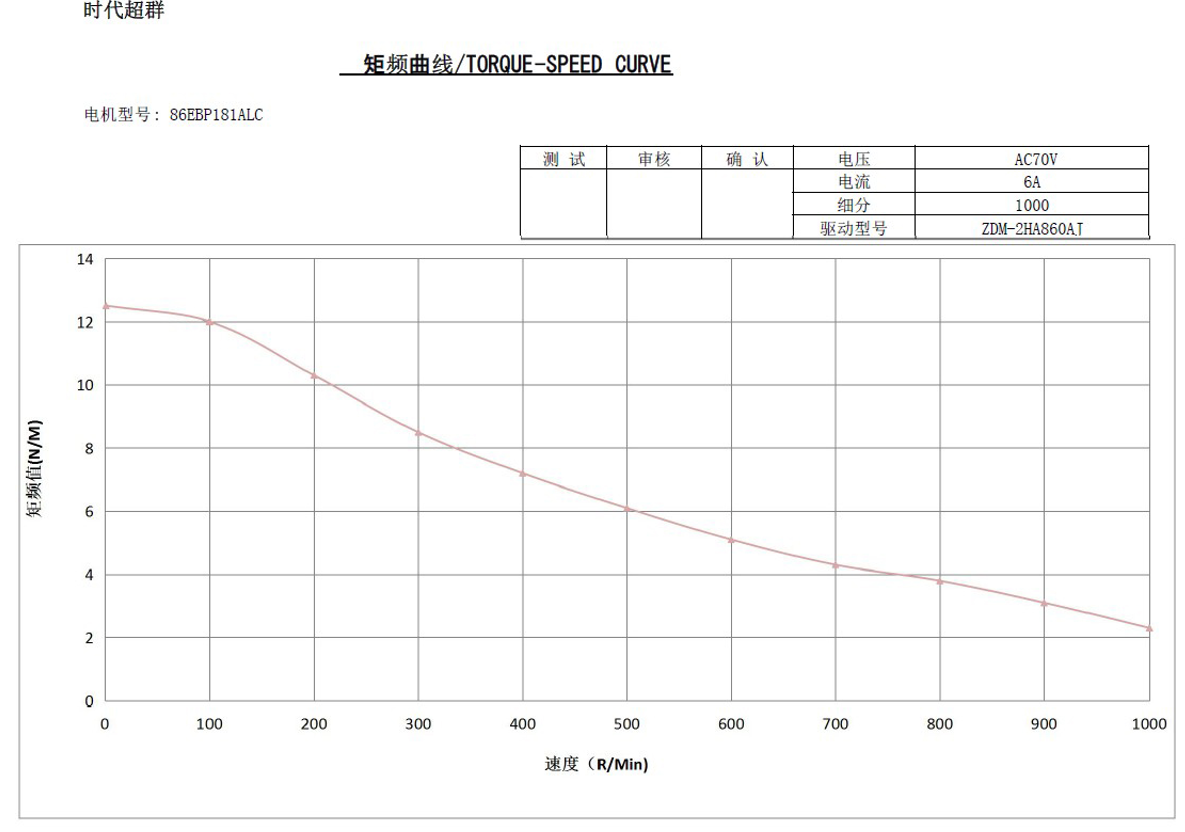

上邊為一款閉環步進電機曲線圖，

我們可以看出步進電機轉速越高扭矩越小

如果是普通的開環步進電機，建議轉速用在兩三百轉左右，扭矩下降的還不是那么快，600轉的時候扭矩下降的就比較多了！

如果是閉環步進電機，可以用在五六百轉，扭矩都還是可以的，用在八九百轉的時候可能力度就下降的比較多了！

如果客戶想用到600轉，那么選普通的開環電機就顯得效果差很多，所以我們吧選型鎖定在閉環電機上。推薦兩款電機

60EBP133ALC-TF0    電壓：DC72V   600轉  1.2N.m

60EBP143ALC-TF0    電壓：DC60V   600轉  1.2N.m

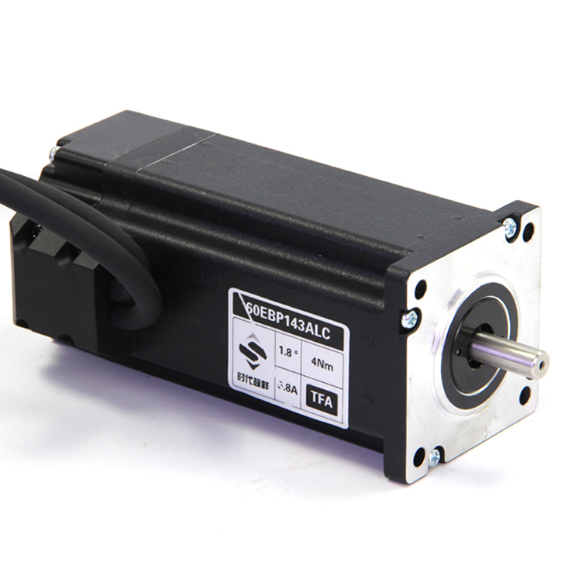

60EBP143ALC-TF0閉環步進，靜轉矩4.0Nm，電流5.8A，想電阻0.36Ω，想電感2.11mH,編碼器1000P,編碼器線長和電機線長為1800mm。電流范圍0~6.5A,具體參數如下

配套的驅動器ZDM-2HA860AJ兩相步進電機驅動器采用全新32位電機控制專用DSP芯片；采用先進的矢量型閉環控制技術；具有梯形波測試功能；靜態電流和動態電流可以任意設置（0—7.2A范圍內）；可驅動86系列混合伺服電機；光耦隔離差分信號輸入；脈沖響應頻率可達200KHZ；細分任意設定（1—128范圍內）；具有過流、過壓和跟蹤誤差超差等保護。

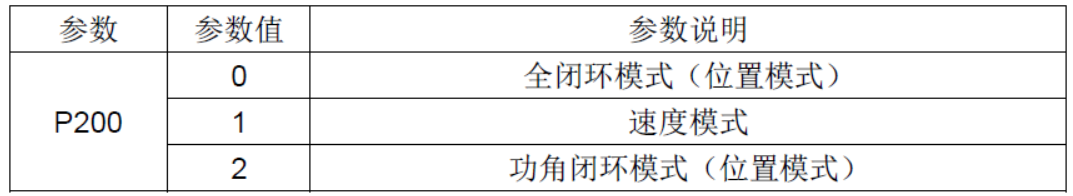

此驅動有三種模式

0：全閉環模式

1：速度模式

2：功角模式（默認設置）

閉環電機具有以下特點

1：低發熱（靜止時，電流幾乎為零，無發熱）

2：運行平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用）

3：高速響應快（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM）

4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
