時代代超群CS10-3脈沖發生器可以控制步進電機，伺服電機,電機轉速0-3000轉每分鐘,方波，電位器無極可調。還可以外接啟停、方向可以實現外部控制,具有調速、定長功能，能夠顯示實時轉速 因為不需要編程，所以這款控制器控制步進電機運轉操作非常簡單。適合一些客戶只需要控制電機的轉速，啟動和停止。方向。不需要復雜控制的設備。 今天我們介紹一下這款控制器如何實現不同電壓的供電。

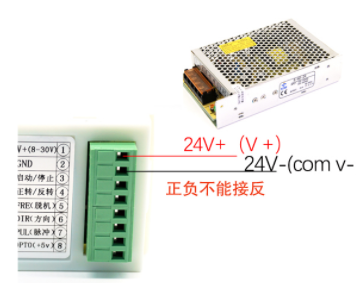

首先控制器需要供電。按如下圖接電
我們可以知道這款控制器8-30V供電可行，但是有客戶收到貨采用12V供電，控制器確不亮，怎么調整呢？接線圖如下：
CS10-3控制要想顯示的是真實轉速，必須調細分和伺服驅動保持一致， 調試方法如下： 如何是1000個脈沖轉一圈，TAB設置為1000/200=5即可 設置好以后，我們吧模式調到定長模式 mode模式改為1（1是定長模式），系統參數會顯示dlA，dlb。把dlA改為1000，dlb改為360，這樣定長模式的單位就改為了角度，然后修改P-01為360，就可以實現按一次啟動鍵轉一圈。
度數單位; 分子：電機轉一圈所需的脈沖數。可以通過電機驅動器可以設置，例如1000個脈沖。 分母：電機轉一圈所移動的度數。電機轉一圈360° 設置好后是：1000/360 。這時候控制器p-01設置的參數就和實際一致了。 P-01輸入360，就是走360度
