上圖為新款的HBS57AJ驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的快速響應性能、高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的57或60系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交流伺服系統具有極高的成本優勢 采用32位電機專用控制芯片； 采用先進的矢量型閉環控制技術，電機運行更平穩、精度更高 內置兩組算法：全閉環算法和功角算法，可滿足不同的應用需求 精確的位置及速度控制，滿足苛刻的應用要求 根據負載情況采用變流控制技術，降低電機發熱 具有高動態響應能力，縮短電機加減速時間 通過串口外接調試盒或者PC軟件設置系統參數，操作方便簡單 靜態電流和動態電流可以任意設置（0～6A范圍內） 可適配驅動57或60系列混合式閉環步進電機 光電隔離信號輸入/輸出，脈沖響應頻率****可達200KHz 提供15檔通用細分選擇，****200細分（40000脈沖/轉） 提供與各種脈沖源相匹配的電子齒輪（任意細分值） 具有過流、過熱、過壓和跟蹤誤差超差等保護； 今天介紹一下這款驅動電子齒輪比的應用 客戶在使用驅動以前一般需要設置一下電機多少個脈沖轉一圈，需要用到驅動器的細分值， 此款驅動可以利用撥碼開關調整如下細分

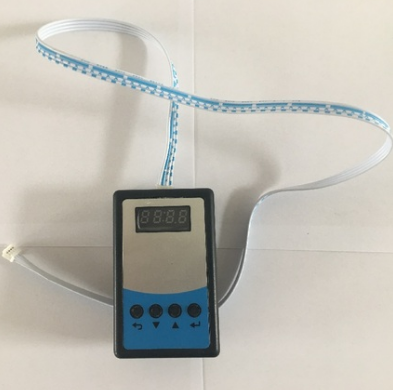

如果細分表里沒有客戶要的值怎么辦？那么就需要客戶利用調試盒來調整電子齒輪比了

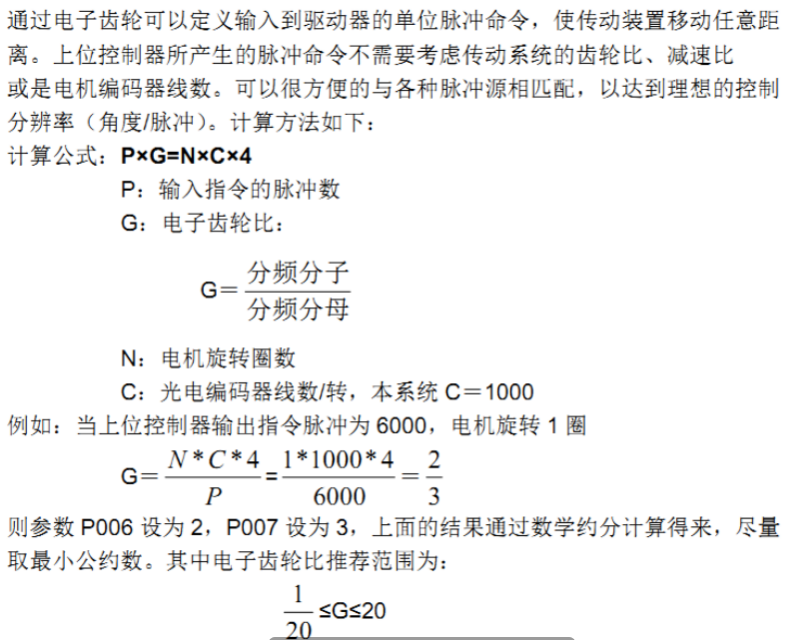

電子齒輪比計算的含義如下：
通過上述轉換公式，我們可以知道，如果客戶想要200個脈沖轉一圈， 那么電子齒輪比G=4000/200=20:1,那么就吧P006設置為20,P007設置為1即可 當然設置電子齒輪比的前提是驅動器撥碼開關必須是default的狀態，這時電子齒輪設置比才有效
