一款客戶定做的時代超群110步進電機，扭矩可達25NM，機身長285MM，電機精度高，運行噪音低，出力更大。搭配的事10速比行星減速機，那么這個套裝輸出后的轉速是多少呢？

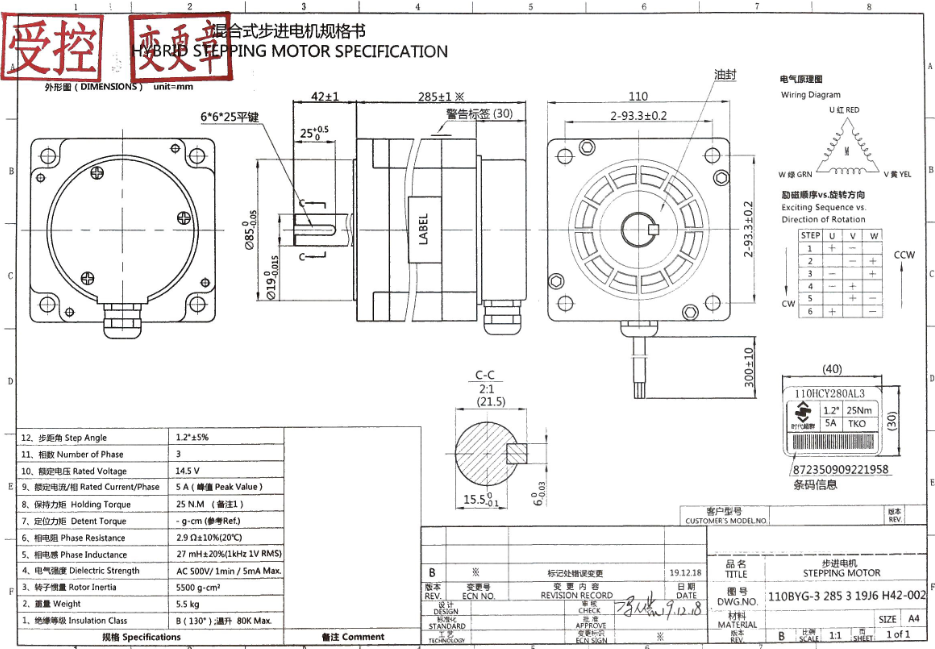

電機參數尺寸表如下：

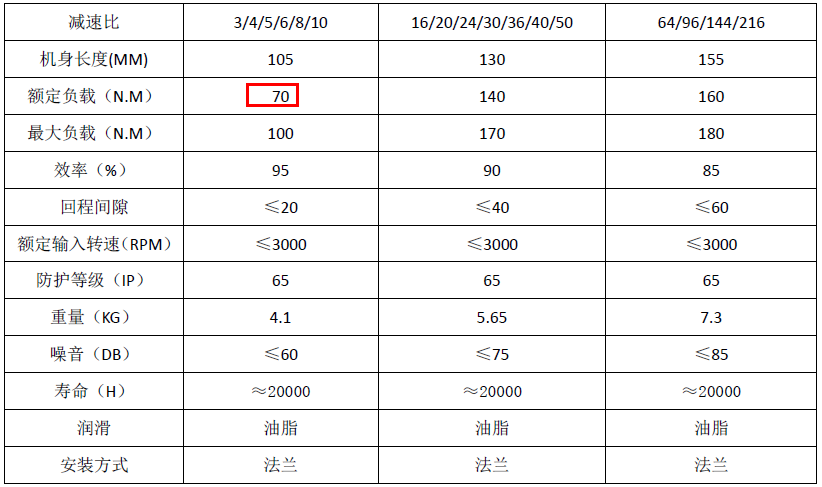

首先客戶電機用在300轉，搭配10速比減速機，輸出轉速30轉每分鐘 25NM的電機用到300轉的話，扭矩衰減還有20NM 左右 輸出的靜扭矩=20NM*5減速比*80%效率=80N.m大于減速機能承載的額定扭矩70NM，小于峰值扭矩100NM 那么短時間這個套裝可以承受80NM的輸出，長期運行的輸出力度在70NM。
可搭配時代超群ZD-3HE2270D步進驅動器
ZD-2HE2270D是基于DSP控制的三相步進電機驅動器。它是將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為AC80V-290V，適配電流在1.3A到7.0A、外徑57-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度可達60000步/轉。該產品廣泛應用于木工雕刻機、數控機床、電腦繡花機、包裝設備、陶瓷設備以及激光切割設備上。 特點： ● 設有16檔等角度恒力矩細分，分辨率60000步/轉 ● 反應頻率可達200Kpps ● 步進脈沖停止超過1.5s時，線圈電流自動減到設定電流的一半 ● 光電隔離信號輸入/輸出 ● 驅動電流1.3A/相到7.0A/相分16檔可調 ● 單電源輸入，電壓范圍：AC80V-290V ● 相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r，驅動器自動恢復電機相位）。 客戶在使用這個驅動器與三菱的PLC鏈接的時候如何鏈接呢？ 首先驅動器控制線定義如下
客戶控制端口線定義如下：對應線序顏色如下：
