5V單片機控制兩相步進驅動器ZD-2HD318的時候不能換向如何解決?(LP)
2023年9月15日


ZD-2HD318高性能兩相步進電機驅動器具有高集成度、高可靠性;接口采用高速光耦隔離;****輸出電流1.8A;輸入電壓:DC 32V(峰值);短路、過流、過熱保護功能;內部每秒0-10K脈沖,實現簡單控制;高細分,****支持128細分設定。

主要功能:

·整步、2、4、8、16、32、64、128細分可調

·短路、過流、過熱保護功能自動保護

·自動半流鎖定,減少待機發熱

·支持脫機、使能、鎖定等功能

此驅動可以驅動42步進及以下電機,可連接5V脈沖信號的單片機,但是有客戶反應單片機驅動的時候可以轉,但是不能換向一般是什么問題呢?

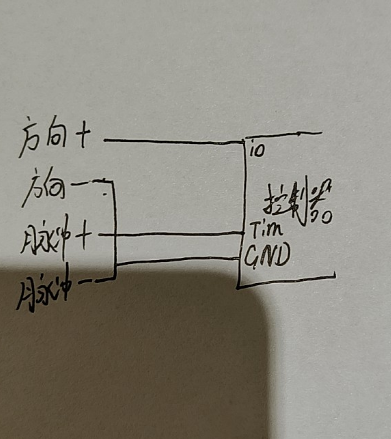

首先查看客戶脈沖接線方式,如下:



方向-和脈沖-接的控制板的gnd     脈沖+接脈沖信號,方向+接io口

從圖我們可以看出客戶才用了共陰極接法的方式。

可以直接讓客戶給方向口一個5V的電平。來排除問題

客戶直接接5v的電就能往相反方向了,說明是客戶單片機的脈沖端口驅動能力不足

那么首先做的是,吧共陰接法,改成共陽接法,也就是脈沖和方向口接負口,脈沖正和方向正接公共端接5V

這樣的話可以適當提升控制器io端口的驅動能力

如果這樣還不行,建議加一個上拉電阻,來提升驅動能力

客戶通過共陽接法+上拉電阻,成功的解決了問題
