常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。

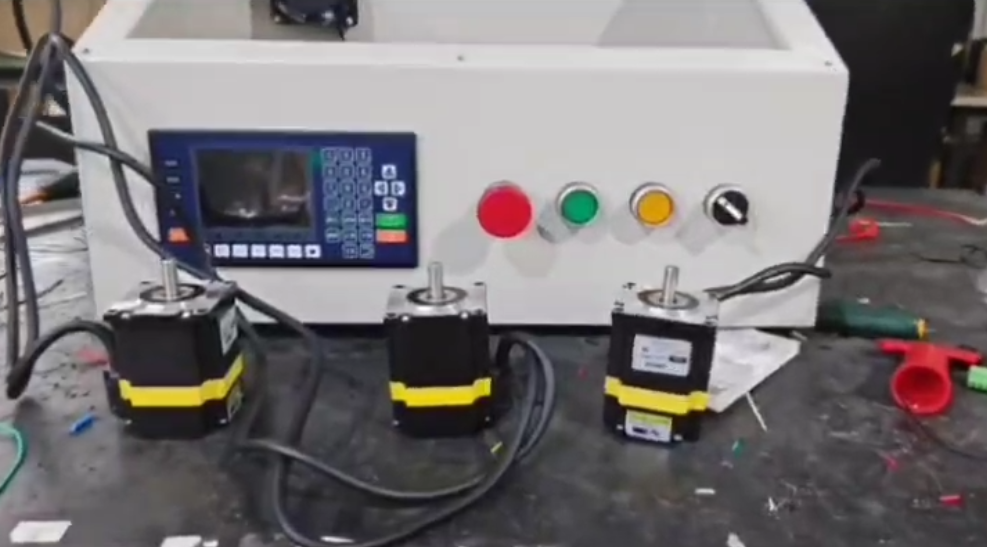

下圖為客戶定做的一套CM40系列四軸控制箱

客戶選用了三臺1.5NM的57閉環步進電機，控制器可實現位置控制，控制面板包含，啟動，停止，急停和方向按鈕

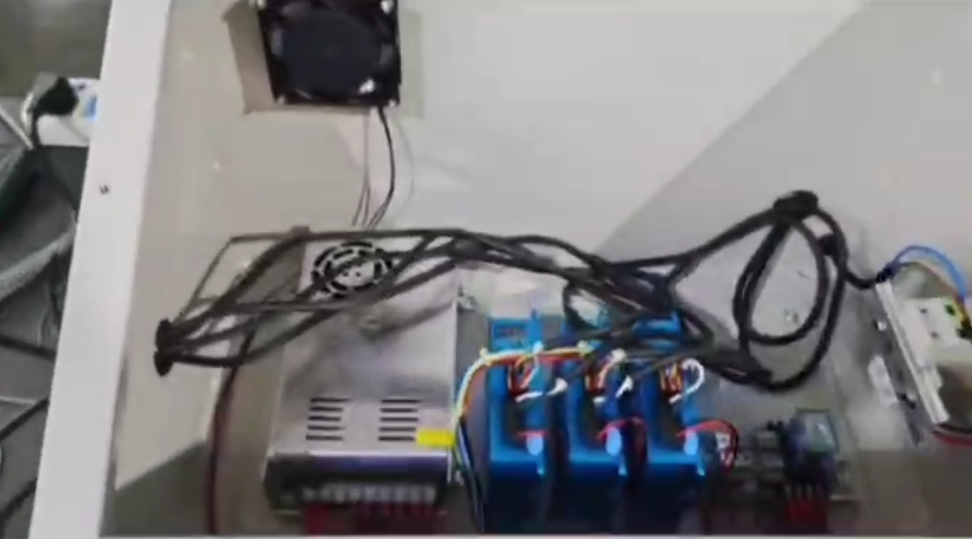

控制箱內一臺24V-400W電源給三臺HBS57驅動和一臺cm40控制其供電。

然后我們幫助客戶編程好程序。即回去啟動可完成簡單操作

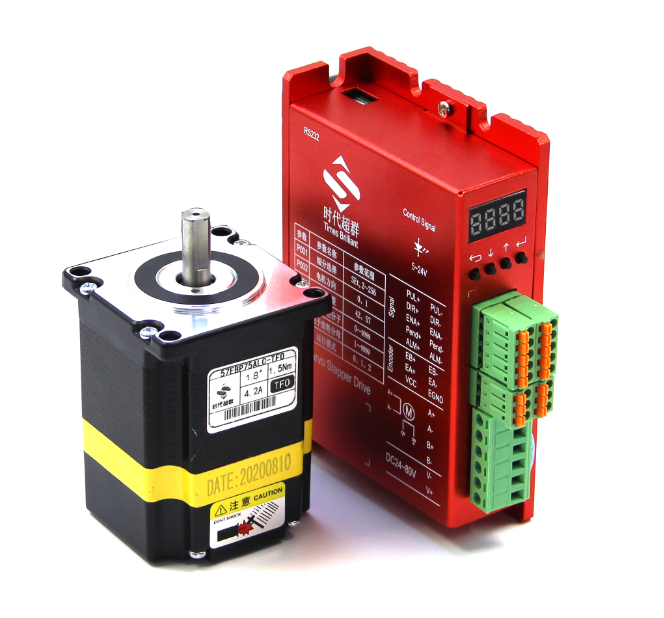

時代超群新推出一款小體積大扭矩57閉環步進電機驅動器套裝，高性價。57EBP75ALC-TF0電機輸出靜扭矩1.5NM，電流4A。1000線編碼器，高速響應好，力矩大。適合于各種中小型自動化設備和儀器，例如：線束加工機、激光打標機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。

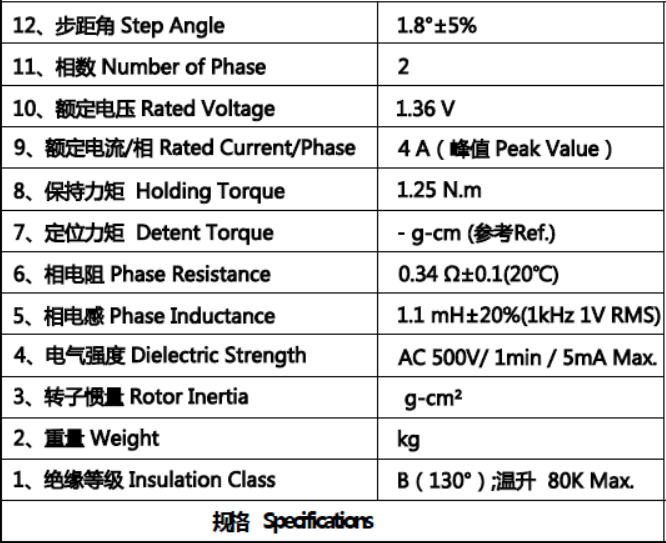

具體參數如下：

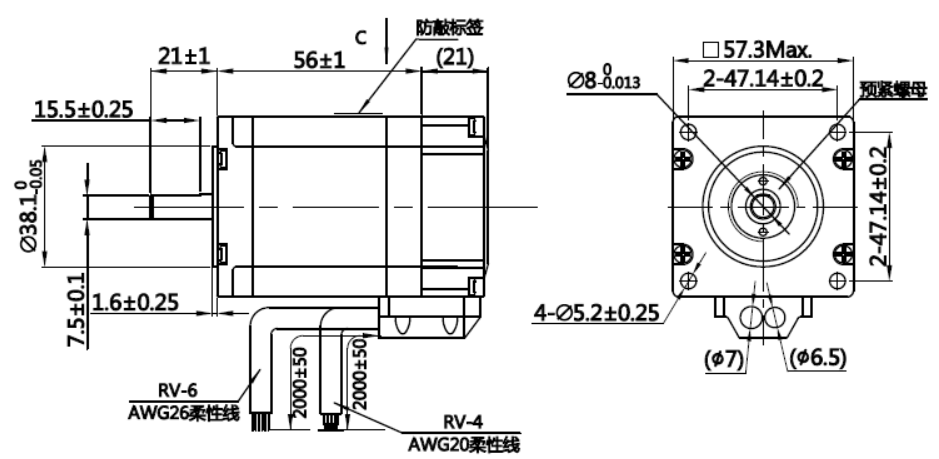

產品尺寸圖如下：

HBS57AJ作為新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 42 和57 （60）系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交流伺服系統具有極高的成本優勢。

技術特點：

采用飛思卡爾全新 32 位電機專用控制芯片；

采用先進的矢量型閉環控制技術；

LED 數碼管顯示，方便參數設置和運行狀態監控；

靜態電流和動態電流可以任意設置（0---6A 范圍內）；

可適配驅動 42 和 57（60）系列混合式閉環步進電機；

光電隔離信號輸入/輸出；

脈沖響應頻率 200KHz；

16 檔通用細分選擇，**** 256 細分（51200 脈沖/轉）；

電子齒輪模式（任意細分值）；

具有過流、過熱、過壓和跟蹤誤差超差等保護；

位置控制模式和速度控制模式可選；

位置模式下有兩種控制方式可選擇；

接線圖如下：
