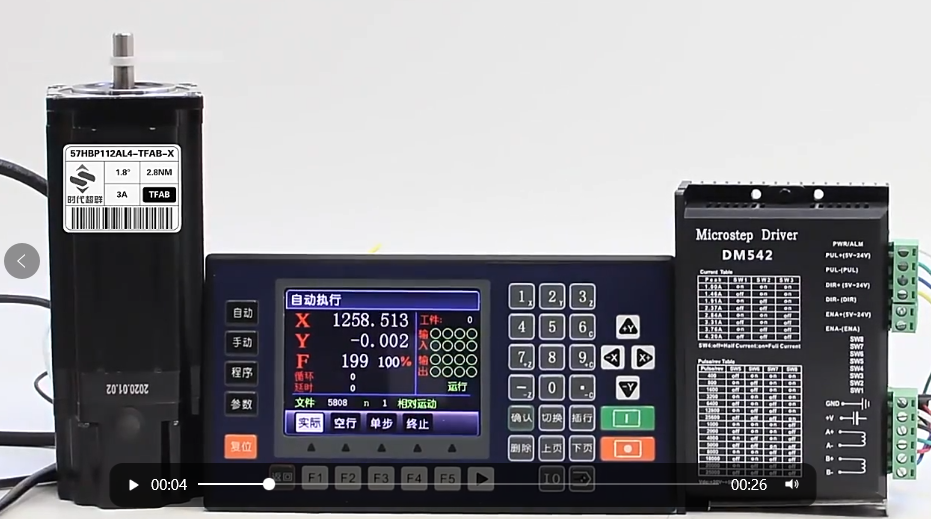

圖為時代超群一套步進控制系統，一臺24V帶剎車的步進電機57HBP112AL4-TFAB-X，一臺DM542驅動器，一臺CM40單軸控制器，整個控制可以實現斷電的情況下電機軸鎖死，不讓負載移動的效果。下面介紹下具體產品

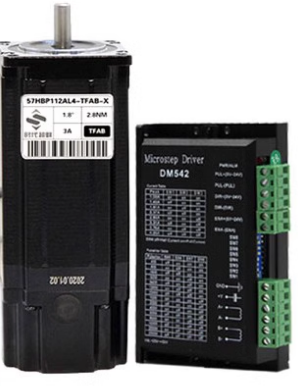

搭配的是一款剎車步進電機57HBP112AL4-TFAB-X兩相混合式步進電機 步距角1.8°，扭矩2.4N.m，電流3A，機身高112MM，軸徑Φ8MM，D軸，出軸長22mm。之所以加剎車時因?yàn)樵诖怪睅?dòng)負載時，停止工作防止負載下滑。DM542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖響應頻率可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。
CM40控制器1-4軸控制，24V供電電壓，3.5寸彩屏顯示，支持開機界面、組態模式功能，16路光電隔離輸入，8路輸出，23個編程指令，適用于焊機、切割機，鉆孔、分度等機械化控制。
