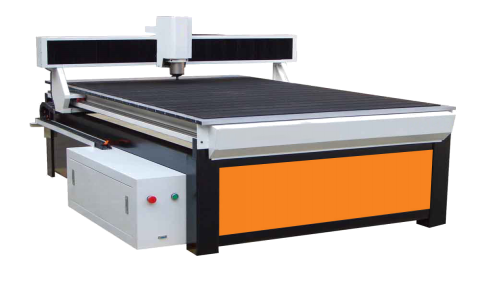

木工雕刻機是木工機械中一類非常重要的機械，木工雕刻機主要在木制的半成品上雕銑圖案文字，制作成更有藝術價值和欣賞價值的家具。木工雕刻機能加工各種木質的半成品。

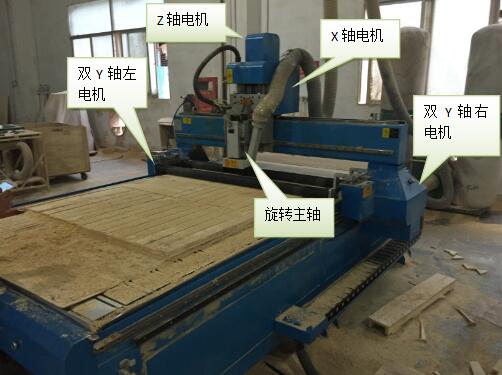

雕刻機主要組成部分?

1、閉環步進電機在開料機中的應用：傳動結構主要是XY軸為皮帶+齒輪齒條，Z軸為絲桿為主

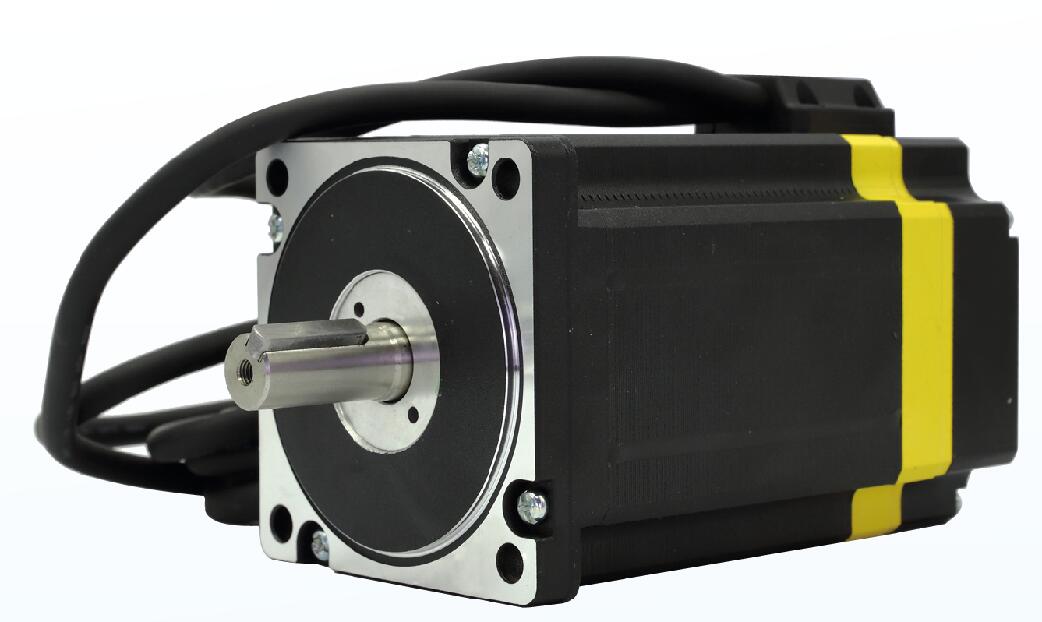

86EBP147ALC-TK0，靜轉矩8.5Nm，編碼器1000P。編碼器線長和電機線長為1800mm。電流范圍0~6.5A，電壓范圍AC18~80V/DC24~110V，直流70V開關電源效果****。

2、伺服電機在浮雕機中的應用：傳動結構主要是1、XY軸為皮帶+齒輪齒條，Z軸為絲桿為主；2、X軸為皮帶+齒輪齒條，Y軸為絲桿，Z軸為絲桿為主。

1、高性能：行業專用電機。驅動器根據不同工況的磁密云圖自動調整控制算法，輸出精確細膩，快速且平穩，****解決倒角加工、波浪紋消除、毛邊及刀痕消除、掃底光滑度提高等技術問題；

2、低故障：軟硬件參數均針對雕刻運動特點做出優化，保護門限位值精確設置，既充分發揮硬件能力，又可在異常情況下及時保護電機及驅動器，降低故障率；

3、易安裝：采用4芯編碼器信號傳輸方式，易接線，降線纜成本；

4、易調試：驅動器參數經過對雕刻行業的細化調整，并采用自動陷波、自動慣量識別等技術，只需要簡單調整剛性即可使用；

5、寬適應：由于雕刻機常見結構及差異充分研究并植入到控制算法，算法的魯棒性高，對不同機器、不同結構具有寬泛的適應性，無需要頻繁調試

二、雕刻機電機驅動關鍵要求

1、XYZ電機之間需要走插補運動；

2、驅動器需要有超差報警功能；

3、雙Y軸之間需要同步；

4、在開環步進的基礎上再有一個速度的提升。

ZDM-2HA865為新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的(57/60) 和86 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，并且成本相對于傳統交流伺服系統的來講具有極高的成本優勢。

配套的DM系列高性能伺服電機驅動器，采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。廣泛應用在雕刻機、火花機、機械手、精確的機器等。

我公司專注于雕刻行業電機驅動已經很多年，按照客戶需求的變化及提升，從客戶角度出發，為客戶提供了高性能、高品質、低成本、低故障的方案，得到了廣大客戶的認可。

聯系方式：QQ:467102884  電話：13811070445（劉女士）
